产品名称：陶瓷球阀
产品分类：球阀系列
产品介绍： 当你的设备在严重的固体介质颗粒的磨损下，在强腐蚀性的液体环境中不能满足工况要求的时候，当金属阀门在苛刻的环境中束手无策的时候，北京高中压陶瓷阀门来了！它能替你解决因磨损、腐蚀、高温而带来的阀门更换频繁的烦恼，让你的系统进入一个长期、稳定、可靠运行的新时代！
  • 产品描述
  • 产品参数
  • 产品尺寸图
  • 应用与维护
  • 采用高性能氧化锆陶瓷材料，全部采用冷等静压成型，经高温烧结，精密加工而成。零件致密性好，尺寸及形位精度高。
  • 硬度高（RHA87--92），机械强度大，具有极高的耐腐蚀，耐磨损，耐高温能。
  • 球芯与阀座均采用氧化锆工程陶瓷，摩擦系数小，密封可靠。



陶瓷球阀产品主要尺寸

公称压力PN(MPa) 公称通径DN（mm） 尺寸（mm）
D D1 D2 b f L n-d
1 15 95 65 45 14 2 130 4×14
20 105 75 55 16 2 130 4×14
25 115 85 65 16 2 140 4×14
32 135 100 78 18 2 165 4×18
40 145 110 85 18 3 180 4×18
50 160 125 100 20 3 200 4×18
65 180 145 120 20 3 220 4×18
80 195 160 135 22 3 250 4×18
100 215 180 155 22 3 280 8×18
125 245 210 185 24 3 320 8×18
150 280 240 210 24 3 360 8×23
200 335 295 265 26 3 500 8×23
250 390 350 320 28 3 533 12×23
1.6 15 95 65 45 14 2 130 4×14
20 105 75 55 14 3 130 4×14
25 115 85 65 14 3 140 4×14
32 135 100 78 16 3 165 4×18
40 145 110 85 16 3 180 4×18
50 160 125 100 16 3 200 4×18
65 180 145 120 18 3 220 4×18
80 195 160 135 20 3 250 8×18
100 215 180 155 20 3 280 8×18
125 245 210 185 22 3 320 8×18
150 280 240 210 24 3 360 8×22
200 335 295 265 26 3 500 12×22
250 390 350 320 28 3 533 12×23
2.5 15 95 65 45 16 2 130 4×14
20 105 75 55 16 2 130 4×14
25 115 85 65 16 2 140 4×14
32 135 100 78 18 2 165 4×18
40 145 110 85 18 3 165 4×18
50 160 125 100 20 3 203 4×18
65 180 145 120 22 3 222 8×18
80 195 160 135 22 3 241 8×18
100 215 190 160 24 3 305 8×23
125 245 220 188 28 3 356 8×25
150 280 220 218 30 3 394 8×25
200 335 310 278 34 3 457 12×25
250 390 370 332 2836 3 533 12×30

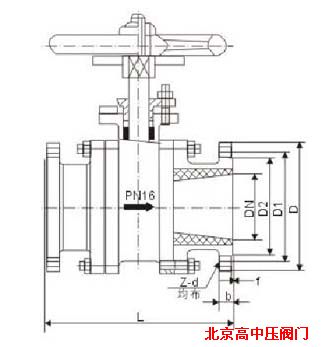

产品外形及结构尺寸示意图
  • 所有与介质接触的部分均为结构陶瓷材料 , 其化学稳定性及硬度极高 ( 洛氏硬度 HRC90), 仅次于金刚石。因此 , 本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。
    • 3
    4
    5
