产品名称:XHQ671F气动信号球阀
产品分类:球阀系列
产品介绍: XHQ671气动对夹信号球阀是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀,球芯通道形状有矩形、V形及O形。该系列产品具有结构紧凑、体积小、重量轻、安装方便等特点,可广泛应用在石油、化工、冶金、电站、轻工等领域,对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
  • 产品描述
  • 产品参数
  • 产品尺寸图
  • 应用与维护

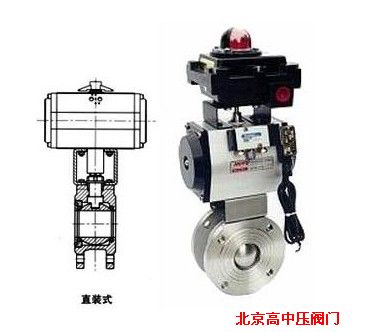

XHQ671气动信号球阀由气动双活塞齿轮齿条执行器和超短法兰距球阀组合而成,阀体部分同“1”电动球阀阀体一样。
气动活塞执行机构分有弹簧式和无弹簧式两种。故障下要求阀全开或关闭时配有弹簧式(靠弹簧的恢复张力复位),故障下要求保位时,配无弹簧式。它主要由缸体、弹簧、活塞、活塞杆、前后缸盖、齿条、输出轴等零部件组成。对两位开关阀,需配电磁阀以及行程开关等;对比例式调节阀,需配定位器。阀体采用整体式结构。通过精密的加工和装配,球芯由一端装入后,旋紧压环,使两软密封阀座与球芯保持良好的接触和密封。同时,压环内垫也实现良好的密封,使阀门工作的泄漏为零。

XHQ671F-16

通径DN

d

L

D

K

n-Md

f

H

W

W1

mm

in

15

1/2″

14

35

90

65

4-M12

2

170

145

90

20

3/4″

19

38

100

75

4-M12

2

175

145

90

25

18″

24

42

110

85

4-M12

2

180

160

90

32

11/4″

29

50

135

100

4-M16

2

195

180

90

40

11/2″

38

60

145

110

4-M16

2

205

220

90

50

2″

48

72

160

125

4-M16

3

230

230

90

65

21/2″

50

95

180

145

4-M16

3

245

250

90

80

3″

65

118

195

160

8-M16

3

270

290

90

100

4″

92

140

215

180

8-M16

3

290

350

90

125

5″

110

175

245

210

8-M16

3

-

460

90

150

6″

135

210

280

240

8-M20

3

-

610

90

200

8″

175

300

335

295

12-M20

3

-

840

90

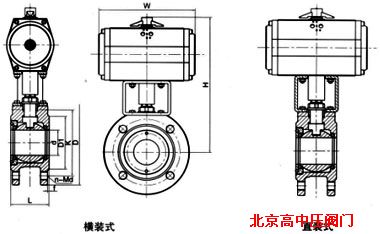

产品外形及结构尺寸示意图
一、①气动信号球阀产品名称与型号②气动信号球阀口径③气动信号球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定北京高中压阀门公司的气动信号球阀型号,请按气动信号球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
