产品名称:三片式法兰球阀
产品分类:球阀系列
产品介绍: 三片式法兰球阀和闸阀是同属一个类型的阀门,区别在它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。三片式球阀是近年来被广泛采用的一种新型阀门。
  • 产品描述
  • 产品参数
  • 产品尺寸图
  • 应用与维护

1. 流体阻力小,其阻力系数与同长度的管段相等。
2. 结构简单、体积小、重量轻。
3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。


1. 流体阻力小,其阻力系数与同长度的管段相等。
2. 结构简单、体积小、重量轻。
3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

主要零件材料
序号NO.
零件名称
材质
不锈钢
碳钢
1
螺栓
不锈钢304
碳钢
2
弹簧垫圈
不锈钢304
不锈钢304
3
螺母
不锈钢304
碳钢
4
阀盖
不锈钢SS316
碳钢WCB
5
阀体
不锈钢SS316
碳钢WCB
6
不锈钢SS304
不锈钢CF8
7
密封圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
8
阀杆
不锈钢SS316
不锈钢SS304
9
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
10
阀杆螺母
不锈钢SS316
不锈钢SS304
11
弹簧垫圈
不锈钢SS304
不锈钢SS304
12
螺母
不锈钢SS304
不锈钢SS304
13
手柄
不锈钢SS304
不锈钢SS304

主要尺寸:
SIZE
1/2"
3/4"
1"
11/4"
11/2"
2"
21/2"
3"
4"
d
15
20
25
32
38
50
65
76
100
L
130
150
160
180
200
230
290
310
350
D
95
105
115
135
145
160
180
195
230
D1
65
75
85
100
110
125
145
160
190
D2
45
55
65
78
85
100
120
135
160
b
14
16
16
18
18
20
22
24
24
f
2
2
2
3
3
3
3
3
3
H
75
95
90
110
130
140
170
180
250
W
130
140
140
170
200
220
350
350
550
n-do
4-14
4-14
4-14
4-18
4-18
8-18
8-18
8-18
8-22

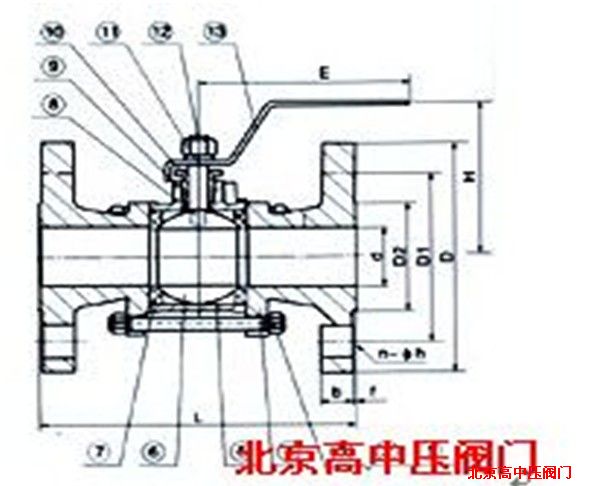

产品外形及结构尺寸示意图
三片式法兰球阀是一种比较新型的球阀类别,它有着自身结构所独有的一些优越性,如开关无摩擦,密封不易磨损,启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构,可实现对介质的调节和严密切断。广泛适用于石油化工城市给排水等要求严格切断的工况。
3
