产品名称:Q641气动球阀
产品分类:球阀系列
产品介绍: Q641气动球阀主要用于截断或接通管路中的介质,亦可用用于流体的调节与控制,它与其它阀类相比,具有以下一些优点。
  • 产品描述
  • 产品参数
  • 产品尺寸图
  • 应用与维护
Q641 气动球阀主要用于截断或接通管路中的介质,亦可用用于流体的调节与控制,它与其它阀类相比,具有以下一些优点。

1、流体阻力小、球阀是所有阀类中流体阻力较小的一种,即使是缩径球阀,其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且Q641 气动球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
7、 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。

执行标准

1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验:JB/T 9092、API 598。


Q641 气动球阀性能规范
公称通径mm
DN15-DN300
材料代号
C
P
R

主要
零件

阀体
WCB
ZG1Cr18
Ni9Ti
ZG1Cr18Ni
12Mo2Ti
球体
2Cr13
1Cr18Ni9Ti
1Cr18Ni12MoTi
阀杆
2Cr13
1Cr18Ni9Ti
1Cr18Ni12MoTi
密封圈
增强聚四氟乙烯 对位聚苯 金属密封
填料
聚四氟乙烯 柔性石墨
适用
工况
适用
介质
蒸汽、
水、油品
硝酸类
醋酸类
适用
温度
-28℃ - 300℃
执行器
型号
DA/SR系列、GTD/GTE系列、QGSY系列等
气源
压力
0.4-0.7MPa
试验压力
(Mpa)
公称压力(Mpa)
压力级(class)
JIS(Mpa)
1.6
2.5
4.0
6.4
10.0
150
300
600
10K
20K
强度试验
2.4
3.8
6.0
9.6
15.0
3.1
7.8
15.3
2.4
3.8
密封试验
1.8
2.8
4.4
7.0
11.0
2.2
5.6
11.2
1.5
2.8
气密试验
0.5~0.7

Q641 气动球阀
安装尺寸表
公称通径
DN(mm)
尺 寸(mm)
执 行 器 型 号
1.6MPa
2.5MPa
4.0MPa
L
D
D1
b
Z-фD
L
D
D1
b
Z-фD
L
D
D1
b
Z-фD
可选配DA/SR、QGSY、

SY-CH、GTD/GTE

AW/AWS、SY-YD、

系列执行器

以上选配仅供参考具体

选区用根据实际要求
15
130
95
65
14
4-14
130
95
65
16
4-14
130
130
65
16
4-14
20
130
105
75
14
4-14
130
105
75
16
4-14
150
150
75
16
4-14
25
140
115
85
14
4-14
140
115
85
16
4-14
160
160
85
16
4-14
32
165
135
100
16
4-18
165
135
100
18
4-18
180
180
100
18
4-18
40
165
145
110
16
4-18
165
145
110
18
4-18
200
200
110
18
4-18
50
203
160
125
16
4-18
203
160
125
20
4-18
230
230
125
20
4-18
65
222
180
145
18
4-18
222
180
145
22
8-18
290
290
145
22
8-18
80
241
195
160
20
8-18
241
195
160
22
8-18
310
310
160
22
8-18
100
305
215
180
20
8-18
305
230
190
24
8-23
350
350
190
24
8-23
125
356
245
210
22
8-18
356
270
220
28
8-25
400
270
220
28
8-25
150
394
280
240
24
8-23
394
300
250
30
8-25
480
300
250
30
8-25
200
457
335
295
28
12-23
457
360
310
34
12-25
600
375
320
38
12-30

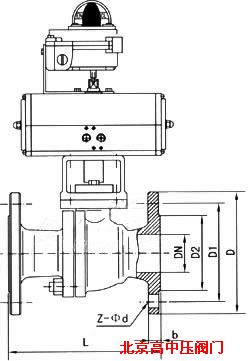

产品外形及结构尺寸示意图
、若订货前还未选定型号,请向我们提供您的使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.执行机构型号,4.阀体、阀芯材料,5.阀作用形式(电-关式或电-开式),6.电源电压。以便我们的为您正确选型。
、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
