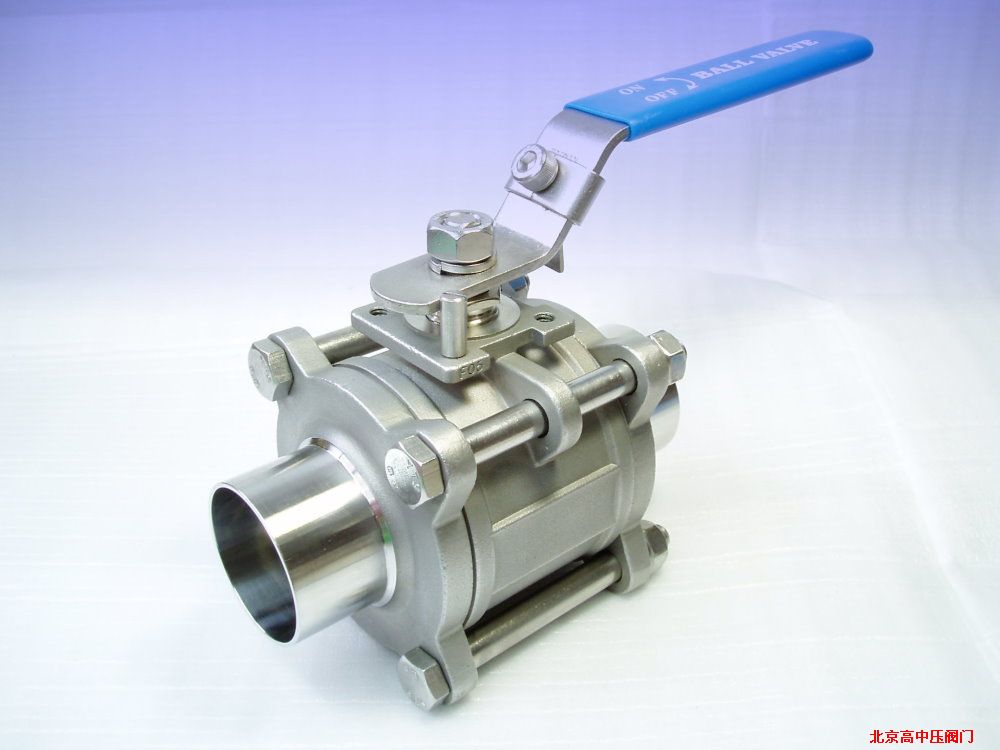

产品名称：三片式承插焊球阀
产品分类：球阀系列
产品介绍： 三片式承插焊球阀属于手动类球阀，球阀是带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。
  • 产品描述
  • 产品参数
  • 产品尺寸图
  • 应用与维护
产品描述：
公称压力：1.6-6.4MPa 　　
适用稳定范围：-20～232℃～350℃ 　　
适用介质：水、油、气及某些腐蚀性液体
产品参数：

尺寸
  1/4''
3/8''
1/2''
3/4''
1''
1 1/4''
1 1/2''
2''
2 1/2''
D
11.6
12.7
15
20
25
32
38
50
65
L
68
68
72
82
90
112
120
145
185
H
50
50
60
64
71
78
86
95
130
E
100
100
130
130
165
165
190
190
250
F
14.1
17.6
21.8
27.5
34.7
43.0
49.0
61.5
77.0
P
10
10
10
13
13
16
16
18
18

零件材料：

零件名称
材质
阀体
不锈钢CF8M
密封圈
聚四氟乙烯
阀盖
碳钢
球体
不锈钢316
阀杆
不锈钢316
螺母
不锈钢304
填料
聚四氟乙烯
手柄
不锈钢304
阀杆螺母
不锈钢304

产品外形及结构尺寸示意图
应用与维护：
1.要留有阀柄旋转的位置
2. 不能用作节流。
3. 带传动机构的球阀应直立安装。
4.请您按说明书正确使用产品，能确保产品使用寿命，如发生异常情况,即请拨打全国统一服务热线400-666-1929，我们将为您提供优质的售后服务，给予你满意的答复。
