产品名称:浮动软密封球阀
产品分类:球阀系列
产品介绍: Q41F 型 PN16~PN63 浮动软密封球阀用于 Class150~Class1500、PN16~PN63、JIS10K~JIS20K 的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。
  • 产品描述
  • 产品参数
  • 产品尺寸图
  • 应用与维护
产品描述:
1、在各种阀门中,球阀的流动阻力较小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过
2、球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装
产品参数:
型号
Q41F-16C
Q41F-25C
Q41F-16P
Q41F-25P
工作压力(MPa)
1.6~2.5

适用温度(℃)
≤180

适用介质
水、蒸汽、油品

弱腐蚀性介质

材料
阀体、阀盖
碳素钢铸钢

铬镍系不锈钢

球体、阀杆
铬/铬镍/铬镍钼系不锈钢

铬镍系不锈钢

密封圈
柔性石墨垫圈/316+柔性石墨垫圈

填料
聚四氟乙烯
连接尺寸及重量:
公称通径
L
H
W
重量(Kg)
15
130
59
130
2.5
20
140
63
130
3
25
150
75
160
5
32
165
85
180
6
40
180
95
230
7
50
200
107
230
10
65
220
142
400
15
80
250
152
400
19
100
280
178
650
33

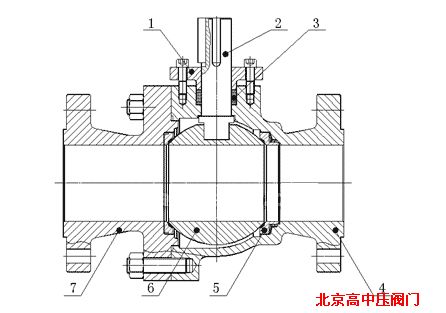

产品外形及结构尺寸示意图
应用与维护:
1.要留有阀柄旋转的位置
2. 不能用作节流。
3. 带传动机构的球阀应直立安装。
4.请您按说明书正确使用产品,能确保产品使用寿命,如发生异常情况,即请拨打全国统一服务热线400-666-1929,我们将为您提供优质的售后服务,给予你满意的答复。

3
4
5
