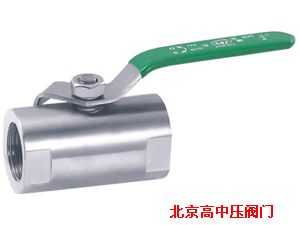

产品描述：
1）流体阻力小，其阻力系数与同长度的管段相等。
2） 结构简单、体积小、重量轻。
3）紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广使用。
4） 操作方便，开闭迅速，从全开到全关只要旋转 90°，便于远距离的控制。
5） 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

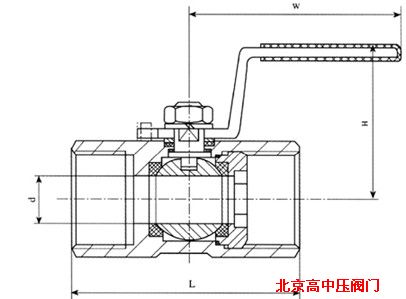

产品参数：
|
公称通径 |
尺寸（mm) |
重量（g） |
|
d |
L |
W |
H |
|
|
6 |
8 |
60 |
110 |
56 |
320 |
|
10 |
18 |
60 |
110 |
58 |
320 |
|
15 |
10.5 |
60 |
110 |
58 |
350 |
|
20 |
13 |
67.5 |
110 |
62 |
430 |
|
25 |
17 |
73 |
110 |
68 |
570 |
|
32 |
22 |
90 |
150 |
75 |
1000 |
|
40 |
25 |
97.5 |
150 |
83 |
1550 |
|
50 |
32 |
112 |
150 |
90 |
2170 |
|
65 |
40 |
132 |
180 |
95 |
3625 |
|
80 |
50 |
156 |
220 |
100 |
5800 |
|
100 |
65 |
196 |
250 |
115 |
7200 |
零部件材料
|
序号 |
零件名称 |
材料 |
|
1 |
密封圈 |
聚四氟乙烯 |
|
2 |
球体 |
不锈钢316 |
|
3 |
密封垫 |
聚四氟乙烯 |
|
4 |
阀盖 |
不锈钢316 |
|
5 |
阀体 |
不锈钢CF8M |
|
6 |
阀杆 |
不锈钢316 |
|
7 |
填料 |
聚四氟乙烯 |
|
8 |
填料压盖螺母 |
不锈钢304 |
|
9 |
垫圈 |
不锈钢304 |
|
10 |
阀杆螺母 |
不锈钢304 |
|
11 |
手柄套 |
塑料 |
|
12 |
手柄 |
不锈钢304 |
应用与维护：
1.要留有阀柄旋转的位置
2. 不能用作节流。
3. 带传动机构的球阀应直立安装。
4.请您按说明书正确使用产品，能确保产品使用寿命，如发生异常情况,即请拨打全国统一服务热线400-666-1929，我们将为您提供优质的售后服务，给予你满意的答复。
