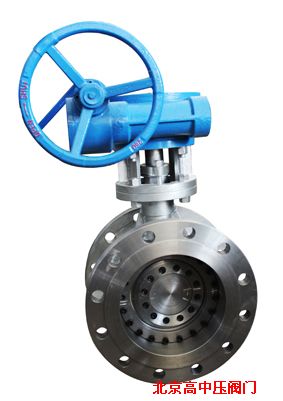

产品名称:阀座可调式双向三偏心硬密封蝶阀
产品分类:蝶阀系列
产品介绍: 1.该产品主要适用于温度-29~250℃的水、油、蒸汽等介质管道上做防止介质回流,闭路装置。
  • 产品描述
  • 产品参数
  • 产品尺寸图
  • 应用与维护

1. 该产品主要适用于温度-29~250℃的水、油、蒸汽等介质管道上做防止介质回流,闭路装置。

2. 阀门开启、关闭由安装在支架上的蜗轮、电动装置来控制。

3. 设计制造技术要求按JB/T8527的规定、API609的规定。

4. 结构长度按GB/T12221的规定。

5. 法兰连接尺寸按GB/T9113的规定。ASME B16.5ASME B16.47的规定。

6. 试验与检验按GB/T13927的规定,API598的规定。

7. 阀门整体采用钢板组焊,阀门强度好。

8. 阀座蝶板设计成圆锥密封面,阀门关闭时,两密封面自锁性能好,易密封。

9. 阀门开启时,碟版密封面易脱开阀座密封面,两密封面相互无摩擦,阀门使用寿命长。

10. 阀门设有指示器装置,0~90℃开启,90~0℃关闭。直观看到阀门开启和关闭。

11. 阀座可调式能保证阀门双向密封。

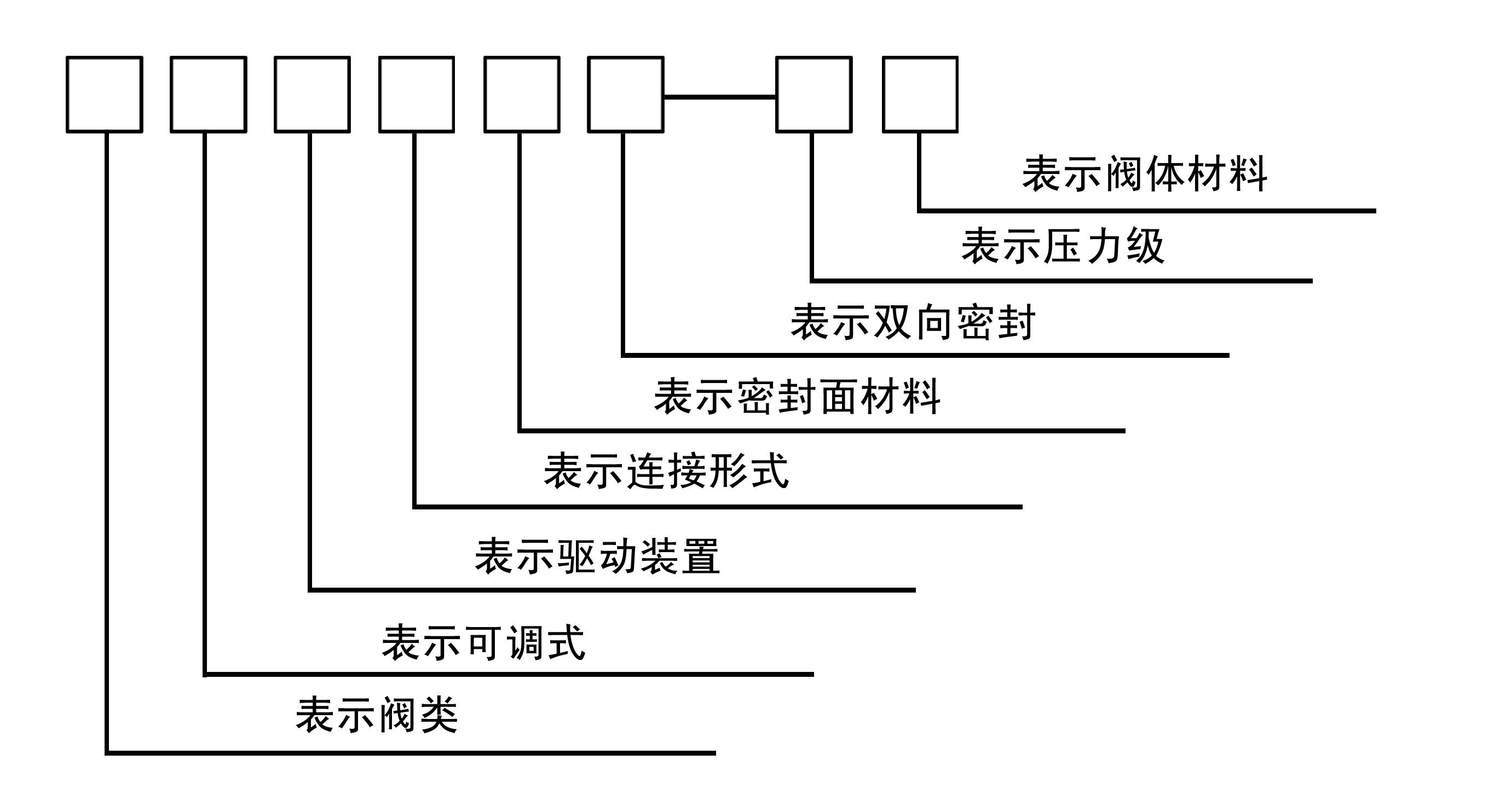

12. 产品型号及字母释义:

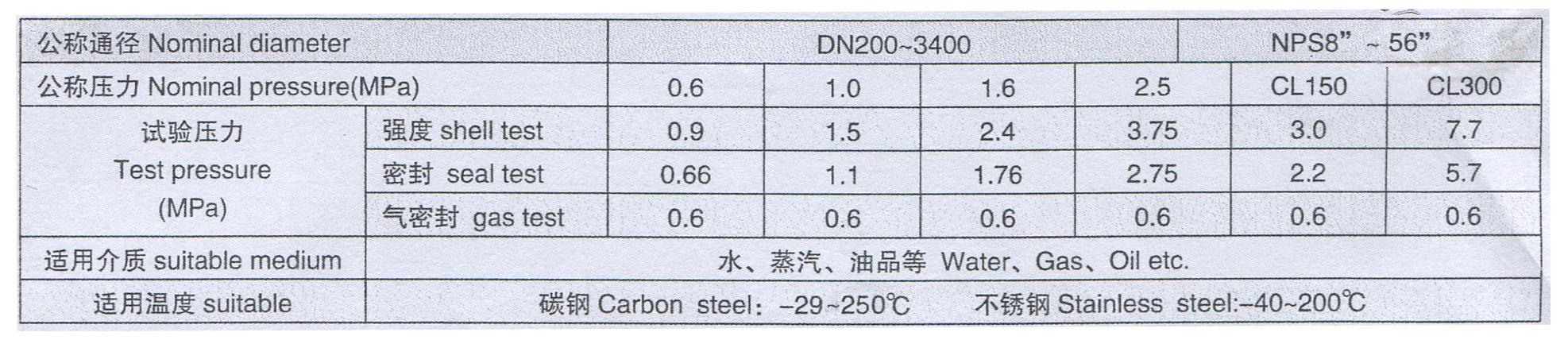

主要技术参数

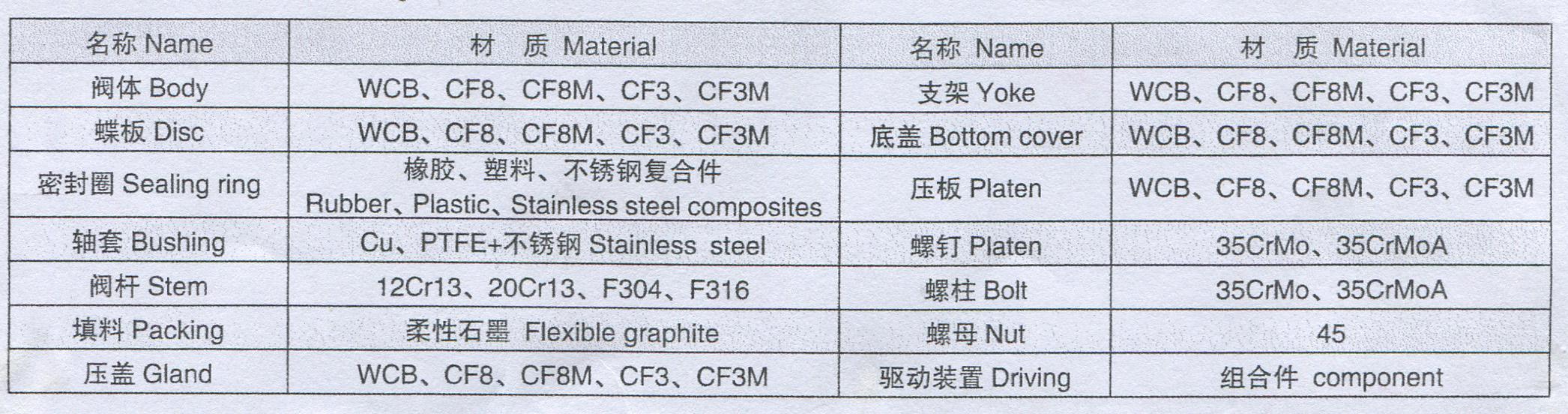

主要零件材料

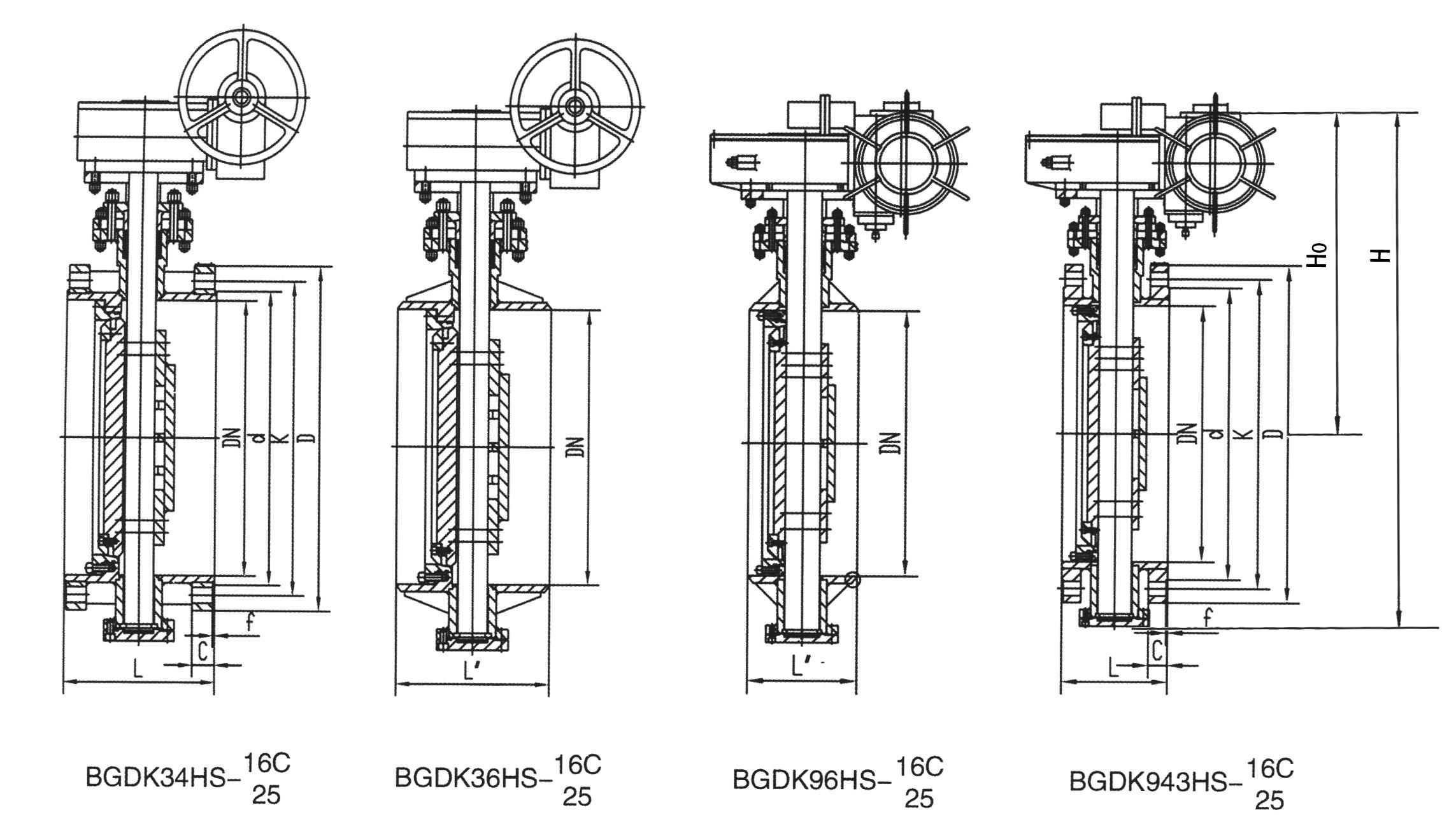

产品结构尺寸图

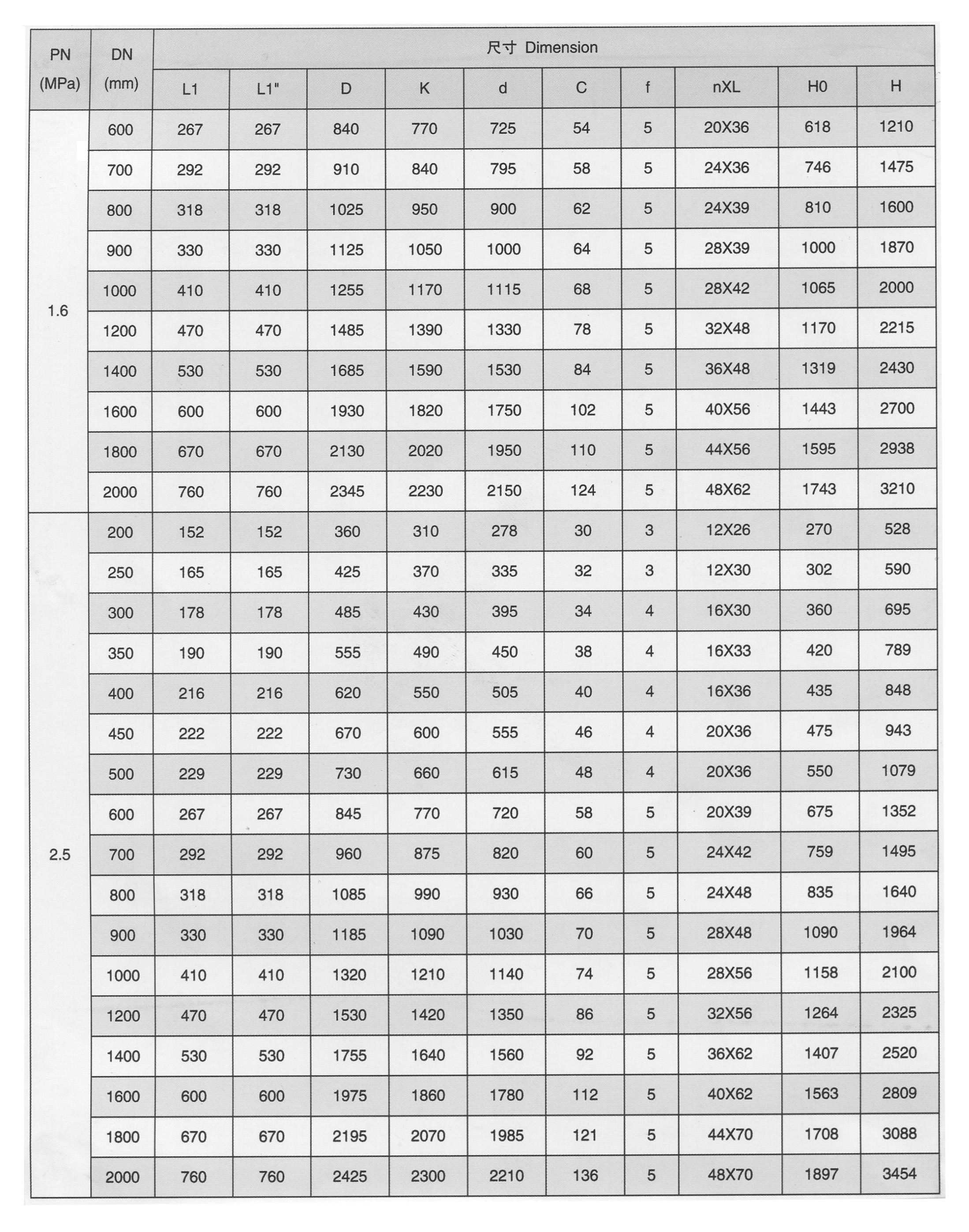

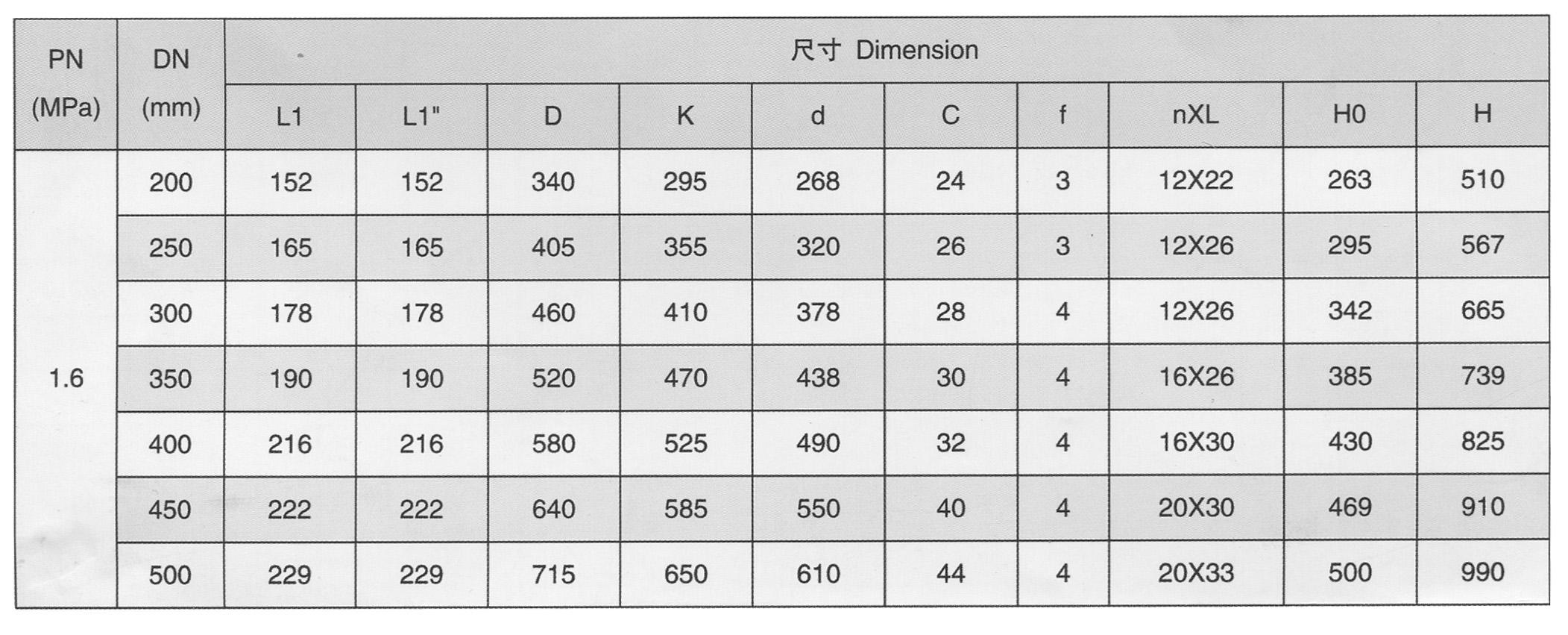

主要外形尺寸

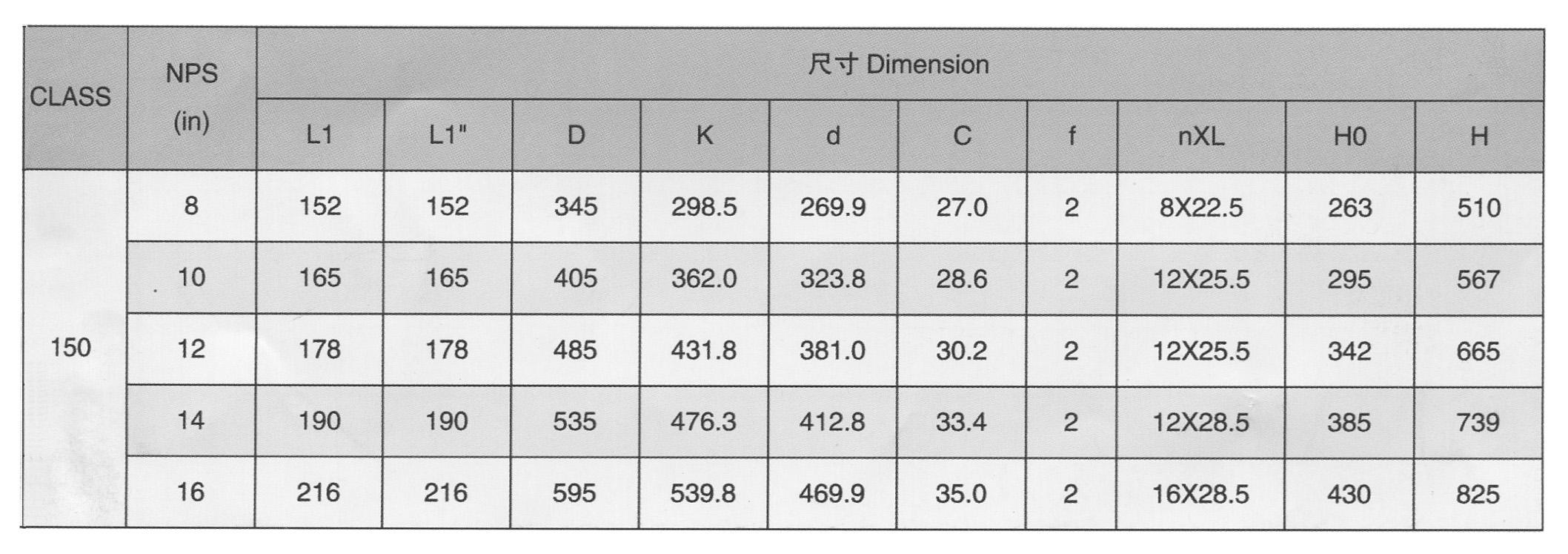

主要外形尺寸

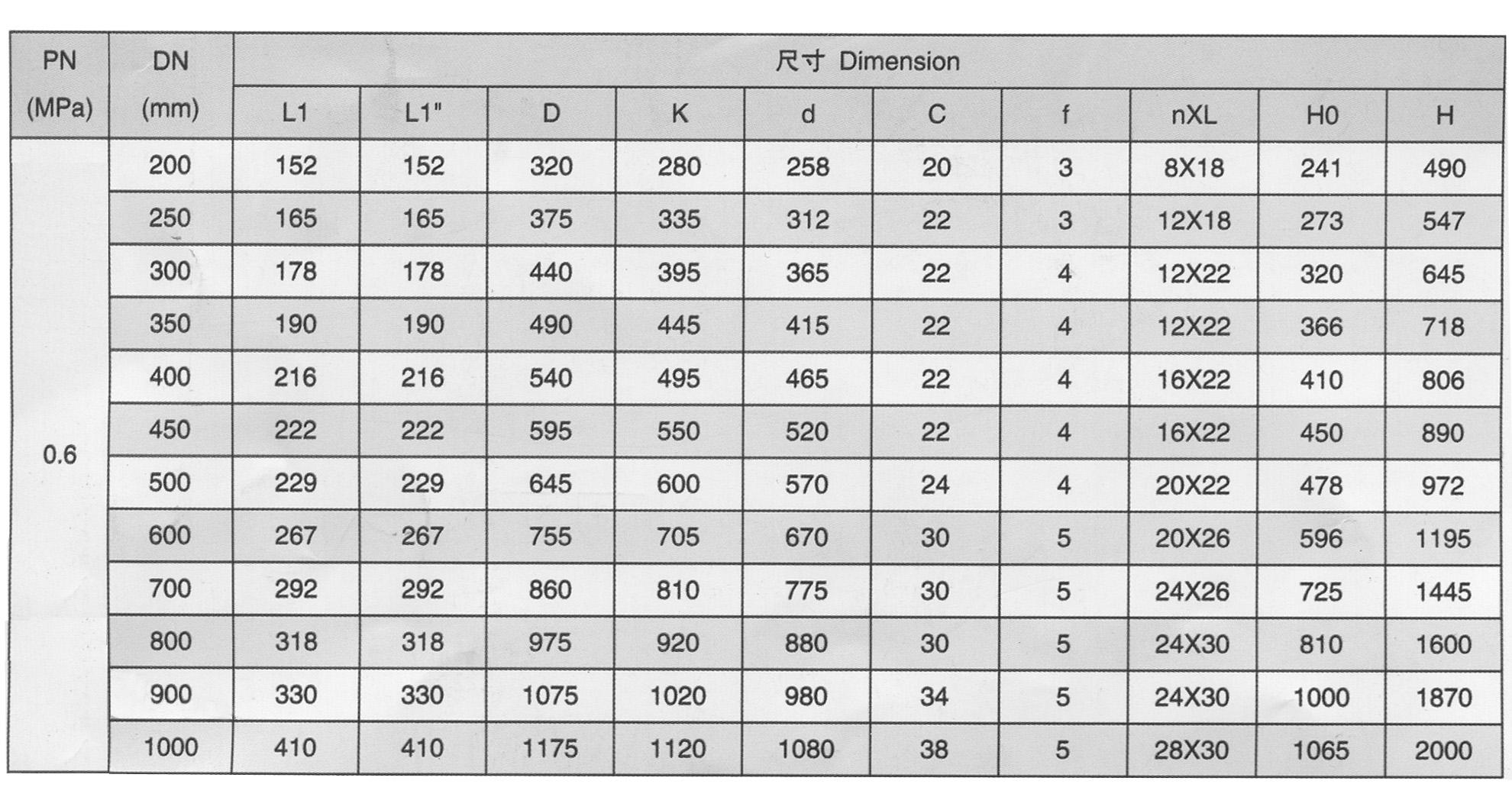

主要外形尺寸

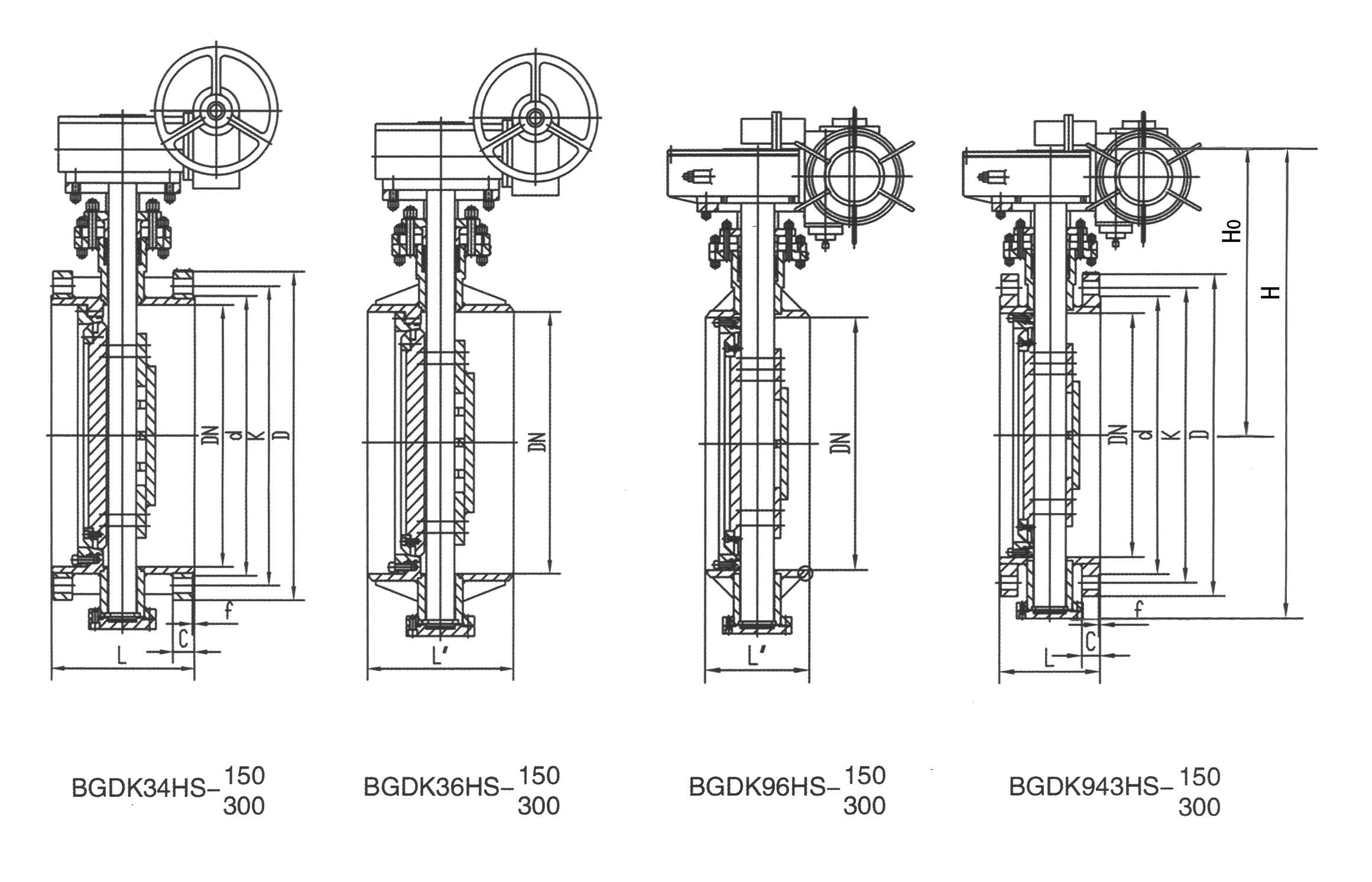

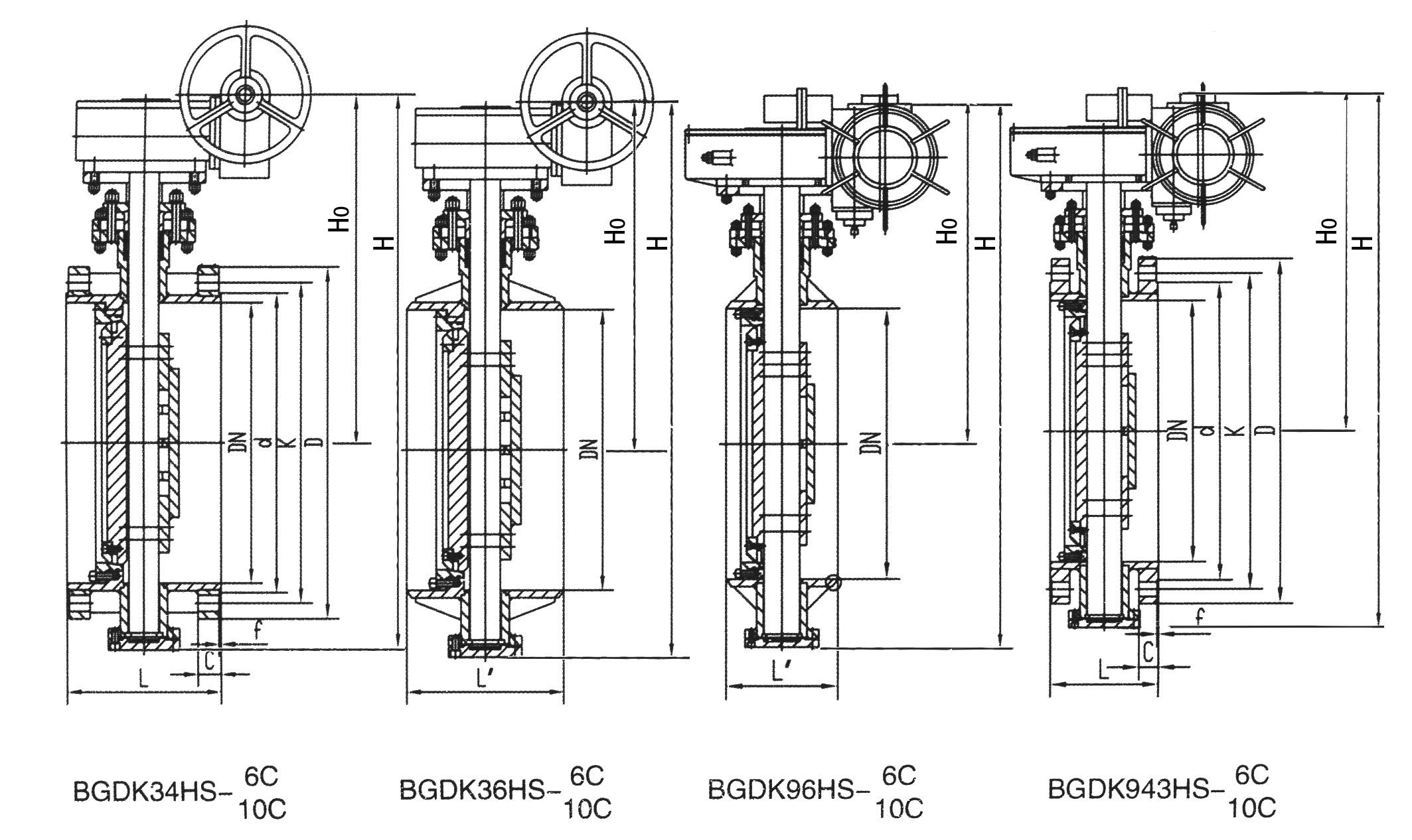

产品外形及结构尺寸示意图

1. 本阀应整齐地存放在干燥的仓库内,严禁堆置或露天存放,阀门通道两端必须用盖板堵塞。

2. 如长期存放时,应做定期检查,对外露的加工表面必须更换防锈油并清除表面上的污垢和铁锈。

3. 安装前必须核对本阀的标志,合格证是否符合使用要求,核实后进行清除污垢、泥沙、铁锈等。

4. 阀门安装方向不受介质流向限制,阀门方向可任意安装。

5. 本阀只允许安装在水平管道上,直立安装,涡轮装置,电动装置在上部。

6. 本阀安装方位应便于操作和检修。

7. 使用过程中,经常保持清洁,蜗轮内部必须定期润滑。

3
4
5
