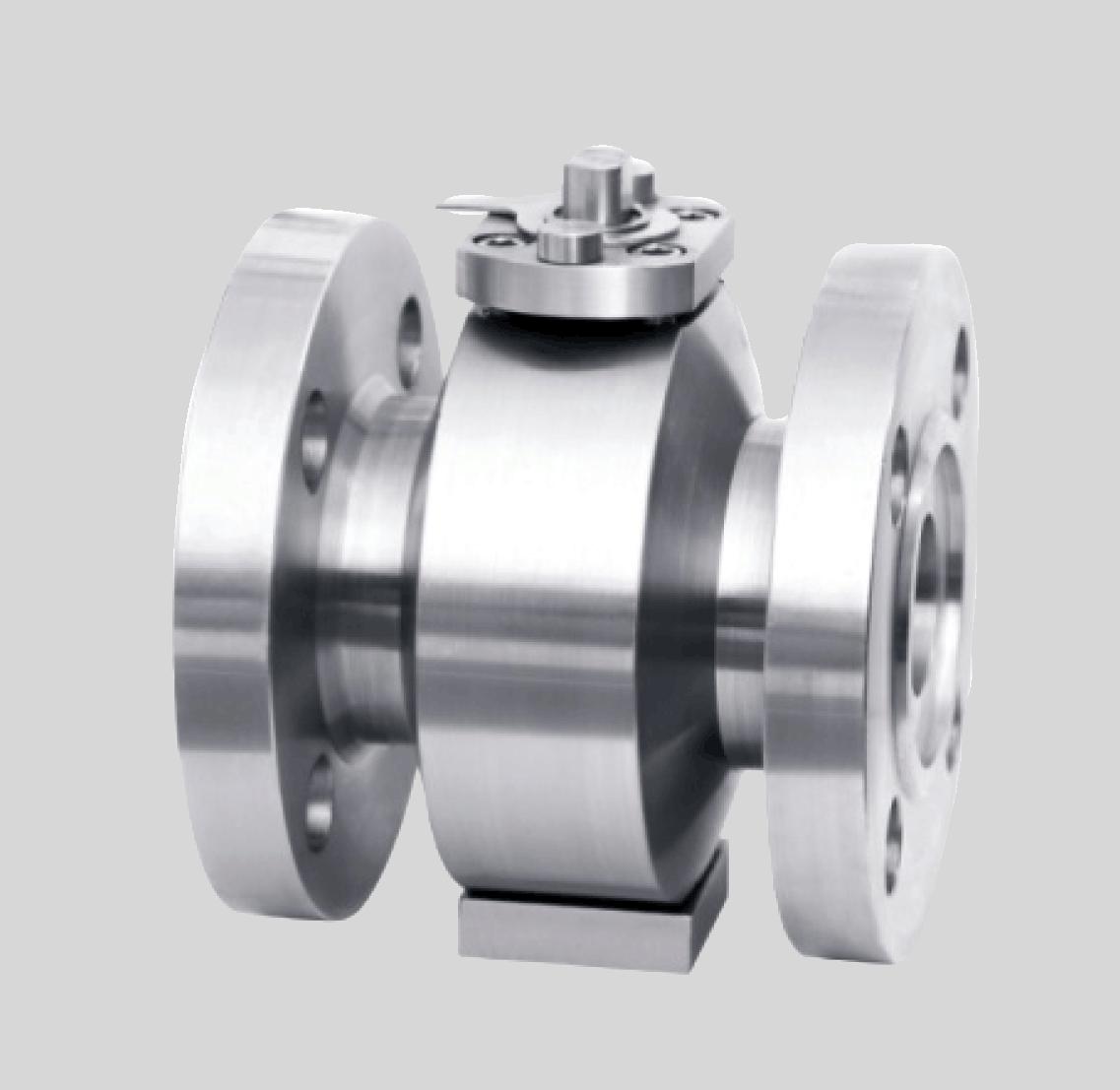

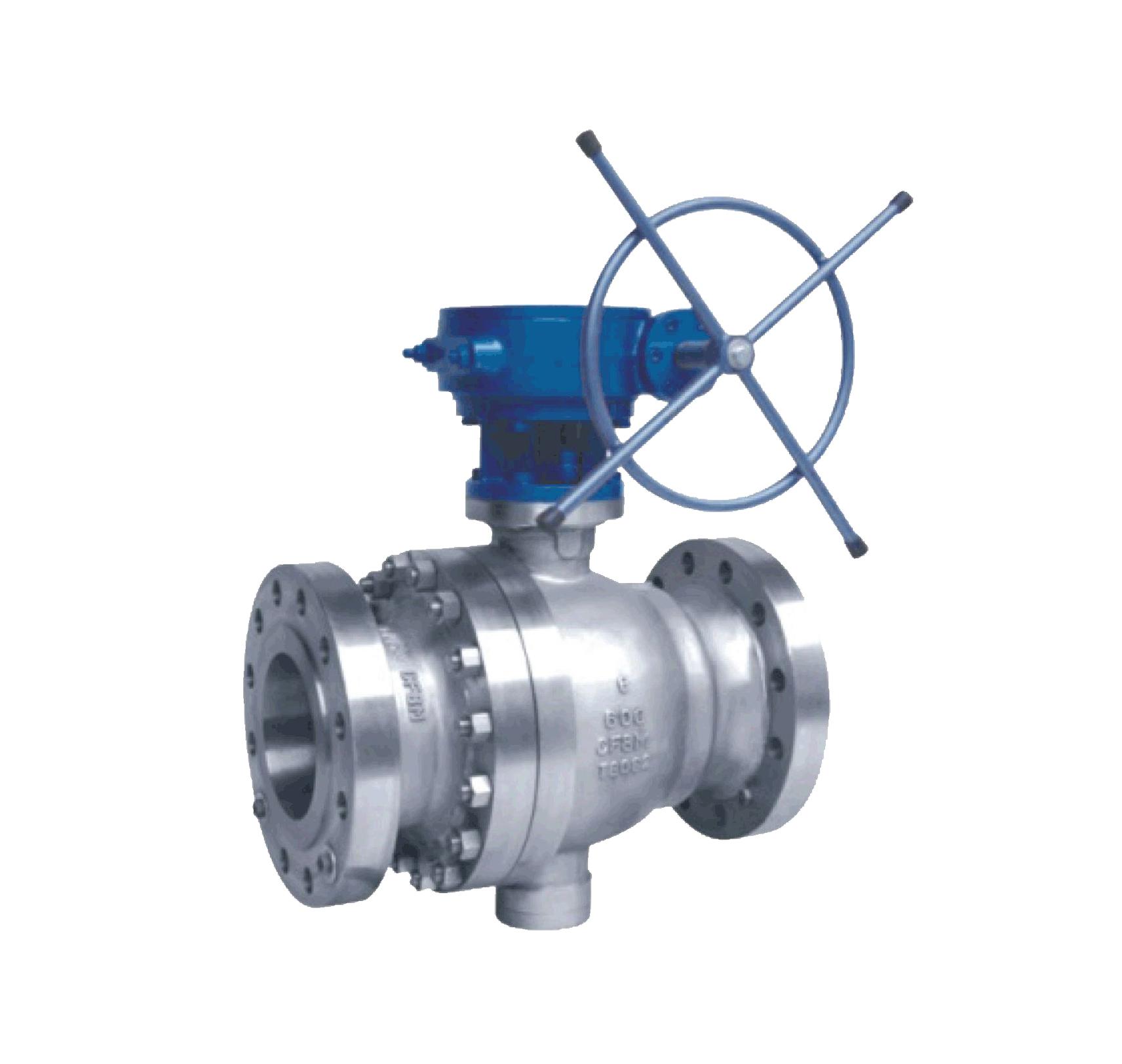

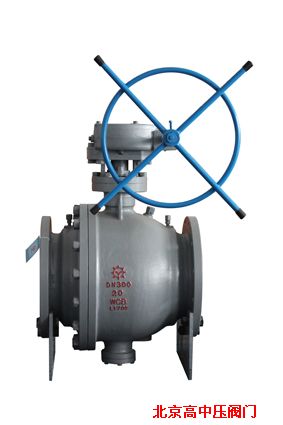

产品名称:长输管线固定球阀
产品分类:球阀系列
产品介绍: 1.本产品适用于温度≤-29℃—200℃,水、油、天然气、酸类的介质管道上作闭路装置。
  • 产品描述
  • 产品参数
  • 产品尺寸图
  • 应用与维护

1. 本产品适用于温度-29℃—200℃,水、油、天然气、酸类的介质管道上作闭路装置。

2. 阀门开启、关闭由安装在支架上的蜗轮,气动装置,电动装置来控制。

3. 阀门采用铸、锻两种球阀形式,阀体是分体结构,靠螺栓连接。

4. 设计制造技术要求按API6D的标准的规定。设计制造技术要求按JB/T7745GB/T12237的规定。

5. 结构长度按ASME16.10的规定。结构长度按GB/T12221的规定。

6. 法兰连接尺寸按GB/16.5的规定。法兰连接尺寸按GB/T9113的规定。

7. 阀的检验和试验按API598的规定。阀的检验和试验按GB/T13927的规定。

8. 防火符合API607的规定。

9. 设有密封脂装置,防止阀门泄漏,设有防静电装置。

10. 压力—温度额定值按ASMEB16.34的规定。

11. 依靠弹簧反作用力和浮动阀座活塞效应,形成面积差迫使阀座和球体接触达到密封。

12. 阀门设有指示器装置0°90°开启,90°0°关闭。

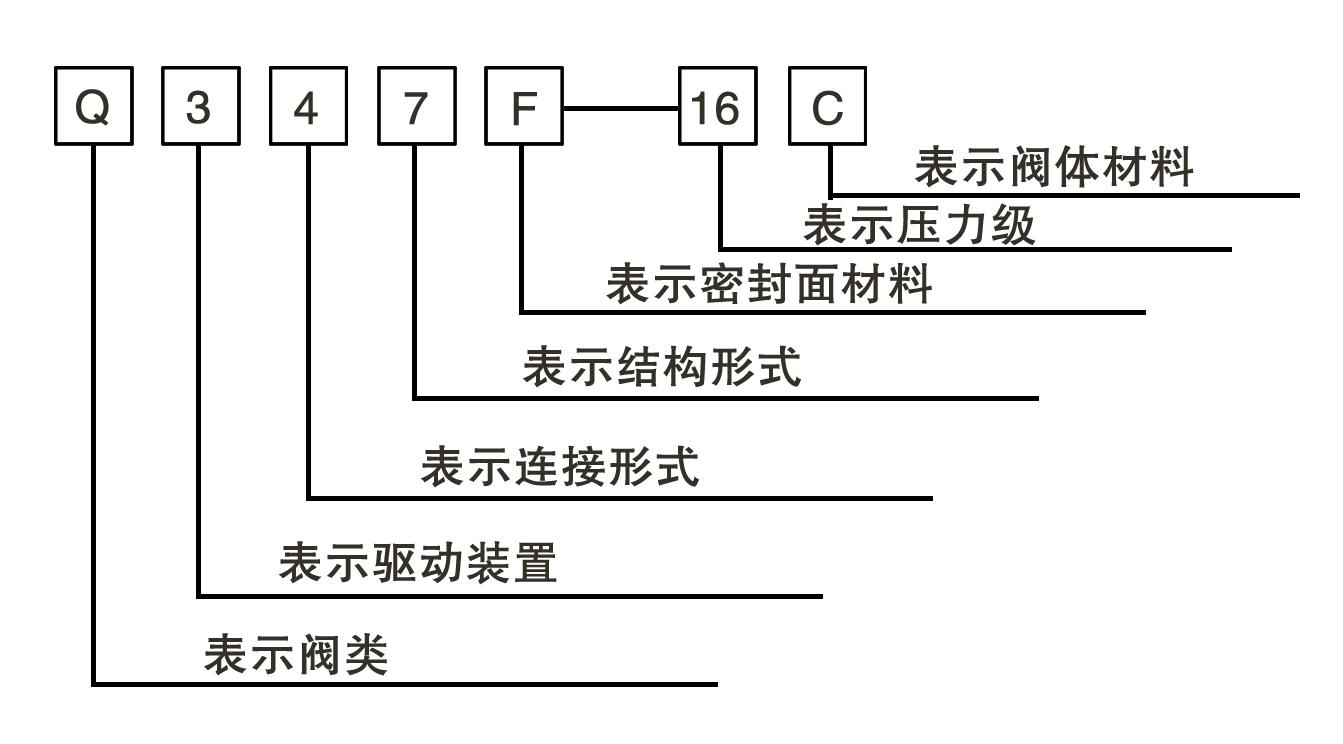

13. 产品型号释义:





型号

压力级(Lb)

适用温度/℃

适用介质

材料

Q47F-150(Lb)

150

-29—200

水、油、蒸汽、酸类等

碳钢

Q47F-150(Lb)P

CF8

Q47F-300(Lb)

300

碳钢

Q47F-300(Lb)P

CF8

Q47F-600(Lb)

600

碳钢

Q47F-600(Lb)P

CF8

Q47F-900(Lb)

900

碳钢

Q47F-900(Lb)P

CF8

Q47F-1500(Lb)

1500

碳钢

Q47F-1500(Lb)P

CF8

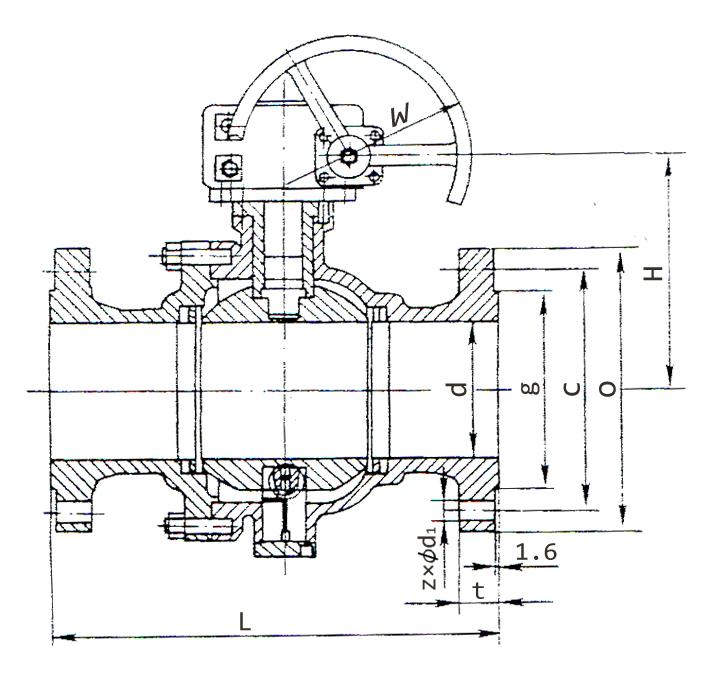

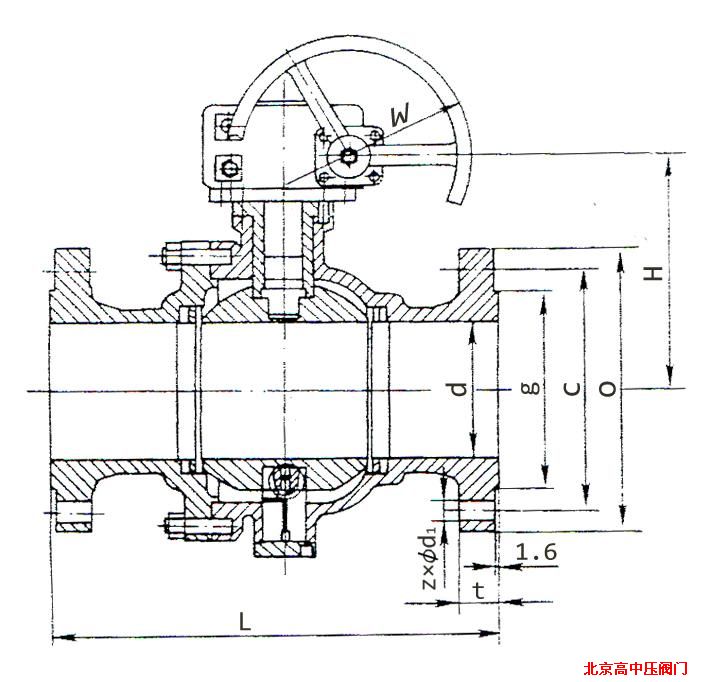

 产品结构附图



150(Lb)                                                                    (mm)

DN/in

DN

d

L

H

W

O

C

g

t

z×φd1

2

50

51

178

110

400

152

120.5

92

16

4×φ19

65

64

190

130

400

178

139.5

105

18

4×φ19

3

80

76

203

155

600

190

152.5

127

19

4×φ19

4

100

102

229

180

800

229

190.5

157

24

4×φ19

6

150

152

394

275

1000

279

241.5

216

26

8×φ22

8

200

203

457

345

1200

343

298.5

270

29

8×φ22

10

250

254

533

495

350

406

362

324

31

12×φ25

12

300

305

610

580

350

483

432

381

32

12×φ25

14

350

337

686

625

400

533

476

413

35

12×φ29

16

400

387

762

720

600

597

540

470

37

16×φ29

18

450

438

864

790

600

635

578

533

40

16×φ32

20

500

489

914

840

800

699

635

584

43

20×φ32

24

600

591

1067

920

800

813

749.5

692

48

20×φ35

300(Lb)                                                                    (mm)

DN/in

DN

d

L

H

W

O

C

g

t

z×φd1

2

50

51

216

153

400

165

127

92

23

8×φ19

65

64

241

165

400

190

149

105

26

8×φ22

3

80

76

283

195

600

210

168.5

127

29

8×φ22

4

100

102

305

213

800

254

200

157

32

8×φ22

6

150

152

403

275

1000

318

270

216

37

12×φ22

8

200

203

502

398

1200

381

330

270

42

12×φ25

10

250

254

568

495

350

445

387.5

324

48

16×φ29

12

300

305

648

580

350

521

451

381

51

16×φ32

14

350

337

762

625

400

584

514.5

413

54

20×φ32

16

400

387

838

720

600

648

571.5

470

58

20×φ35

18

450

438

914

790

600

711

628.5

533

61

24×φ35

20

500

489

991

840

800

775

686

584

64

24×φ35

24

600

591

1067

920

800

914

813

692

70

24×φ41

600(Lb)                                                                    (mm)

DN/in

DN

d

L

H

W

O

C

g

t

z×φd1

2

50

51

292

160

400

165

127

92

26

8×φ19

65

<, SPAN style="FONT-FAMILY: '宋体'; FONT-SI, ZE: 12pt; mso-spacerun: 'yes'">64

330

180

600

190

149

105

29

8×φ22

3

80

76

356

204

800

210

168

127

32

8×φ22

4

100

102

432

240

1000

273

216

157

38

8×φ25

6

150

152

559

356

1200

356

292

216

48

12×φ29

8

200

200

660

398

400

419

349

270

56

12×φ32

10

250

248

787

445

400

508

432

324

64

16×φ35

12

300

298

838

515

600

559

489

381

67

20×φ35

14

350

327

889

550

800

603

527

413

70

20×φ38

16

400

375

991

915

800

686

603

470

77

20×φ41

900(Lb)                                                                    (mm)

DN/in

DN

d

L

H

W

O

C

g

t

z×φd1

2

50

47

368

160

600

216

16.5

92

38.5

8×φ26

65

57

419

180

800

244

190.5

105

41.5

8×φ29

3

80

73

381

240

1200

241

190.5

127

38.5

8×φ26

4

100

98

457

290

1200

292

234.9

157

44.5

8×φ32

6

150

146

610

385

400

381

317.5

216

56

12×φ32

8

200

190

737

430

400

470

393.7

270

63.5

12×φ39

10

250

234

838

475

600

545

469.9

324

70

16×φ39

12

300

282

965

530

600

610

533.4

381

79.5

20×φ39

14

350

311

1029

610

800

640

558.8

413

86

20×φ42

16

400

354

1130

685

800

705

615.9

470

89

20×φ15







1500(Lb)                                                                  (mm)

DN/in

DN

d

L

H

W

O

C

g

t

z×φd1

2

50

47

368

217

400

216

165.1

92

38.5

8×φ26

65

57

419

241

400

244

190.5

105

41.5

8×φ29

3

80

70

470

259

600

267

203.2

127

48

8×φ32

4

100

92

546

297

600

311

241.3

157

54

8×φ35

6

150

136

705

365

600

394

317.5

216

83

12×φ39

8

200

174

832

475

800

483

393.7

270

92.9

12×φ45

10

250

222

991

578

800

585

482.6

324

108

12×φ51

12

300

263

1130

696

600

673

571.5

381

124

16×φ54

14

350

289

1257

761

800

750

635.0

413

133.5

16×φ61

16

400

330

1384

831

800

825

704.8

470

146.5

16×φ67

产品参数(国标)

型号

PN

工作压力/Mpa

适用介质

适用温度/℃

材料

阀体

球体、阀杆

密封圈

填料、垫圈

Q47F-16C-100

16-100

16-100

水、蒸气、油品等

-29-200

WCB

20Cr13

聚四氟乙烯

V型聚四氟乙烯、柔性石墨环、聚四氟乙烯片,柔性石墨缠绕垫

Q347F-16C-100

Q647F-16C-100

Q947F-16C-100

Q47F-16P-100P

硝酸等腐蚀性介质

ZG1Cr18Ni9Ti

1Cr18Ni9Ti

Q347F-16P-100P

Q647F-16P-100P

Q947F-16P-100P

CF8(304)

0Cr18Ni9(304)

Q47F-16P-100P

Q347F-16P-100P

Q647F-16P-100P

Q947F-16P-100P

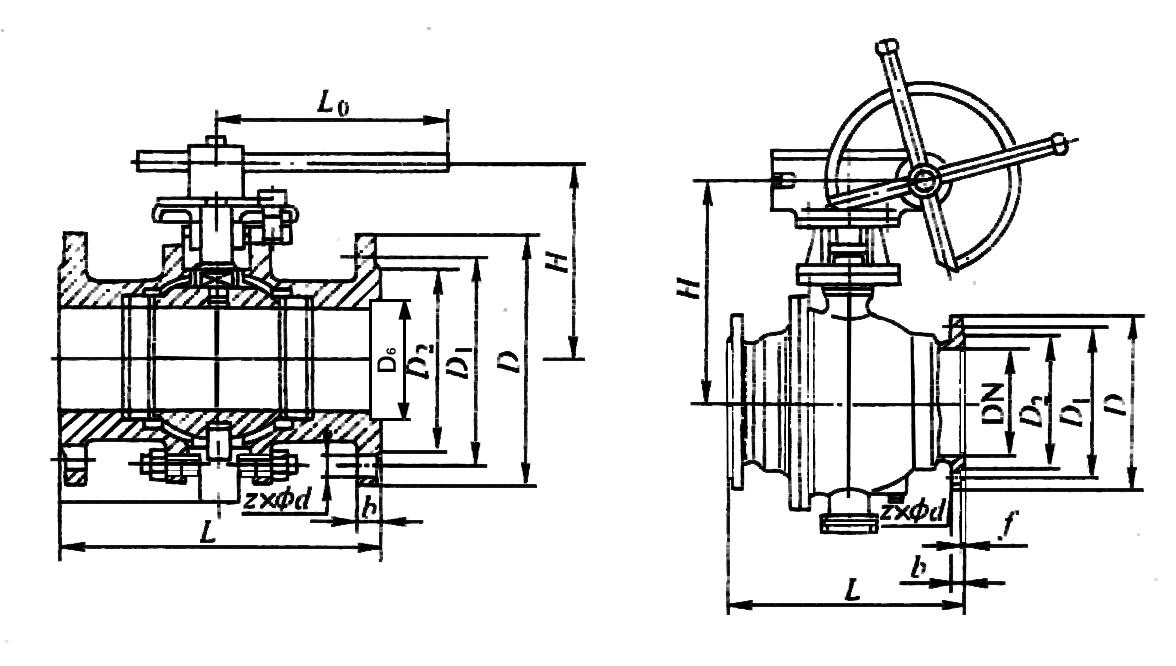

PN16                                                         (mm)

DN

L

D

D1

D2

b

z×φd

L0

H

Q47

Q347

25

127

115

85

68

18

4×φ14

150

32

140

140

100

78

18

4×φ18

190

40

165

150

110

88

18

4×φ18

220

50

178

165

125

102

18

4×φ18

230

65

190

185

145

122

18

8×φ18

270

80

203

200

160

138

20

8×φ18

300

100

229

220

180

158

20

8×φ18

330

125

356

250

210

188

22

8×φ18

600

150

394

285

240

212

22

8×φ22

800

305

200

457

340

295

268

24

12×φ22

1200

398

250

533

405

355

320

26

12×φ26

1800

495

300

610

460

410

378

28

12×φ26

580

350

686

520

470

438

30

16×φ26

625

400

762

580

525

490

32

16×φ30

720

450

864

640

585

550

40

20×φ30

770

500

914

715

650

610

44

20×φ33

840

600

1067

840

770

725

54

20×φ36

920

PN25                                                        (mm)

DN

L

D

D1

D2

b

z×φd

L0

H

Q47

Q347

25

165

115

85

68

18

4×φ14

150

32

178

140

100

78

18

4×φ18

190

40

190

150

110

88

18

4×φ18

220

50

216

165

125

102

20

4×φ18

230

65

241

185

145

122

22

8×φ18

270

80

283

200

160

138

24

8×φ18

300

100

305

235

190

162

24

8×φ22

330

125

381

270

220

188

26

8×φ26

600

150

403

300

250

218

28

8×φ26

800

305

200

502

360

310

278

30

12×φ26

1200

398

250

568

425

370

335

32

12×φ30

1800

495

300

648

485

430

395

34

16×φ30

580

350

762

555

390

450

38

16×φ33

625

400

838

620

550

505

40

16×φ36

720

450

914

670

600

555

46

20×φ36

770

500

991

730

660

615

48

20×φ36

840

600

1143

845

770

720

58

20×φ39

920

 PN40                                                                    (mm)

DN

L

D

D1

D2

D6

b

z×φd

L0

H

Q47

Q347

25

165

115

85

68

58

18

4×φ14

150

32

178

140

100

78

66

18

4×φ18

190

40

190

150

110

88

76

18

4×φ18

220

50

216

165

125

102

88

20

4×φ18

230

65

241

185

145

122

110

22

8×φ18

270

80

283

200

160

138

121

24

8×φ18

300

100

305

235

190

162

150

24

8×φ22

330

125

381

270

220

188

176

26

8×φ26

600

150

403

300

250

218

204

28

8×φ26

800

305

200

502

375

320

285

260

34

12×φ30

1200

398

250

568

450

385

345

313

38

12×φ33

495

300

648

515

450

410

364

42

16×φ33

580

350

762

580

510

465

422

46

16×φ36

625

400

838

660

585

535

474

50

16×φ39

720

450

914

685

610

560

524

57

20×φ39

770

500

991

755

670

615

576

57

20×φ42

840

600

1143

890

795

735

678

72

20×φ48

920

PN63                                                                    (mm)

DN

L

D

D1

D2

D6

b

z×φd

L0

H

Q47

Q347

25

216

140

100

68

58

24

4×φ18

190

32

229

155

110

82

66

26

4×φ22

220

40

241

170

125

88

76

28

4×φ22

230

50

292

180

135

102

88

26

4×φ22

270

65

330

205

160

122

110

26

8×φ22

300

80

356

215

170

138

121

28

8×φ22

330

100

432

250

200

162

150

30

8×φ26

600

125

508

295

240

188

176

34

8×φ30

800

340

150

559

345

280

,

218

204

36

8×φ33

1200

435

200

597

415

345

285

260

42

12×φ36



530

250

673

470

400

345

313

46

12×φ36

615

300

762

530

460

410

364

52

16×φ36

680

350

826

600

525

465

422

56

16×φ39

720

400

902

670

585

535

474

60

16×φ42

840



 PN100                                                                (mm)

DN

L

D

D1

D2

D6

b

z×φd

L0

H

Q47

Q347

25

216

140

100

68

58

24

4×φ18

190

32

229

155

110

78

66

26

4×φ22

220

40

241

170

125

88

76

28

4×φ22

230

50

292

195

145

102

88

30

4×φ26

270

65

330

220

170

122

110

34

8×φ26

300

80

356

230

180

138

121

36

8×φ26

330

100

432

265

210

162

150

40

8×φ30

600

125

508

315

250

188

176

40

8×φ33

800

320

150

559

355

290

218

204

44

12×φ33

356

200

660

430

360

285

260

52

12×φ36

398

250

787

505

430

345

313

60

12×φ39

445

300

838

585

500

410

364

68

16×φ42

515

350

889

655

560

465

422

74

16×φ48

550

产品外形及结构尺寸示意图

1. 本阀应整齐的存放在干燥的仓库内,严禁堆置或露天存放,阀门的通道两端必须用盖板堵塞。

2. 如长期存放时,应作定期检查,对外露的加工表面必须更换防锈油,并清除污垢和铁锈。

3. 安装前必须仔细核对本阀的标志,合格证是否符合使用要求,核实后进行清除污垢,泥沙,铁锈等。

4. 本阀安装于水平管道上,蜗轮气动装置,电动装置在上方。

5. 本阀安装方位应便于操作和检修。

6. 使用过程中应保持清洁,轴承,齿轮部分必须定期润滑。

7. 发现故障时立刻停止使用,查明原因解决。

3
4
5
[打印] [关闭] [返回顶部]
下一篇:FST200 管端防爆燃阻火器
上一篇:法兰式衬胶蝶阀
友情链接
