产品名称:NKJ61系列真空隔离阀
产品分类:电站阀门系列
产品介绍: 该系列阀门适用于工作温度≤425℃和≤550℃,工作介质为水、空气、蒸汽的管路上,作为起闭装置。尤其适用于火电厂汽机冷凝和真空负压系统,起到真空密封隔离作用。
  • 产品描述
  • 产品参数
  • 产品尺寸图
  • 应用与维护
本系列阀门主体采用铸锻结构,具有平行双密封副半强制双向密封,密封面到位运动和楔形块楔紧运动分步作用,实现零泄漏。
2.
密封面之间摩擦系数小,起闭方便,而且,密封面的磨损有自动补偿功能。
3.
结构简单,紧凑,检修方便,使用寿命长。
4.
阀盖填料室设有真空密封机构,具有自胀押金压紧作用,并且,各连接面采用高强膨胀材料密封,使系统
与大气隔离,具有很好的真空密封性能。
5.
本系列阀门连接形式分为法兰连接、焊接连接两种,驱动方式为手动、电动两种。
主要零件的材料说明:
零件名称
阀体阀盖
阀杆
阀瓣
密封面
阀杆螺母
填料
紧固件
NKJ61H-C型
25或WCB
铬不锈钢
铬不锈钢
H:合金钢
铝青铜
膨胀复合石墨
优质碳钢
NKJ61Y-1型
铬钼钢
20Cr1M01VA或38CrMoAIA
12Cr1mo1VA
Y:硬质合金
铬钼钢



主要性能规范:

产品类型
壳体强度试验(MPa)
上密封试验(MPa)
密封试验(MPa)
适 用 介 质
适用温度(℃)
NKJ61H-40
6.0
4.4
4.4
水,蒸汽,空气
≤425
NKJ61H-64
9.6
7.0
7.0
NKJ61H-100
15.0
11.0
11.0
NKJ61Y-401
6.0
4.4.
4.4
水,蒸汽,空气
≤425
NKJ61-601
9.6
7.0
7.0
NKJ61Y-1001
15.0
11.0
11.0

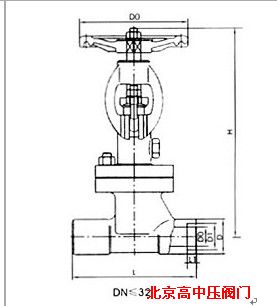

产品外形及结构尺寸示意图

该系列阀门适用于工作温度≤425℃和≤550℃,工作介质为水、空气、蒸汽的管路上,作为起闭装置。尤其适用于火电厂汽机冷凝和真空负压系统,起到真空密封隔离作用。

3
4
5
