| 产品名称：J61H/Y高温高压电站截止阀(手动) |
| 产品分类：电站阀门系列 |
| 产品介绍： |
适用于水、蒸油品管路上，具有耐高温、耐高压的特点 |
|
|
|
产品结构特点：
阀门与管路连接采用焊接式结构。
密封面不易磨损、擦伤、密封性能好、寿命长。
结构紧凑、启闭性好、高度小、维修方便。
|
主要零件的材料说明：
|
零件名称 |
阀体 |
阀盖 |
阀杆 |
阀瓣 |
密封面 |
填料 |
阀杆螺母 |
手轮 |
紧固件 |
|
J61H型
J961H型 |
25WCB |
25WCB |
铬不锈钢铬钼铝钢氮化 |
铬不锈钢铬钼铝钢氮化 |
铬不锈钢 |
柔
性
石
墨 |
铝
青
铜 |
可
锻
铸
铁 |
优质碳钢
铬钼钢 |
|
J61Y型
J961Y型 |
25WCB |
25WCB |
铬不锈钢铬钼铝钢氮化 |
25 |
硬质合金 |
|
J61Y-P54型J961Y-P54型 |
12Cr1MoV
WC6 |
12Cr1MoV
WC6 |
20Cr1Mo1VA
38CrMoAIA |
12Cr1MoV |
硬质合金 |
|
J61Y-P55型J961Y-P55型 |
12Cr1MoV
WC6 |
12Cr1MoV
WC6 |
20Cr1Mo1VA
38CrMoAIA |
12Cr1MoV |
硬质合金 |
|
J61Y-P57型J961Y-P57型 |
12Cr1MoV
WC9 |
12Cr1MoV
WC9 |
20Cr1Mo1VA
38CrMoAIA |
12Cr1MoV |
硬质合金 |
|
|
主要外形尺寸：
|
公称通径DN |
主要外形尺寸和连接尺寸(mm) |
重量(kg) |
|
L |
D1 |
D2 |
D3 |
α |
H |
Do |
|
J61Y-100、200、250、320、 J61Y-P54/100V、P54/140V、P54/170V |
|
10 |
120 |
12 |
25 |
/ |
37.5 |
185 |
140 |
2.8 |
|
15 |
150 |
17 |
36 |
/ |
37.5 |
247 |
200 |
7.5 |
|
20 |
135 170 |
22 |
42 |
/ |
37.5 |
248 |
200 |
9 |
|
25 |
135 170 |
26 |
42 |
/ |
37.5 |
248 |
240 |
9.5 |
|
32 |
170 180 |
31 |
44 |
/ |
37.5 |
248.5 |
280 |
15 |
|
40 |
230 |
38 |
60 |
/ |
37.5 |
440 |
280 |
23 |
|
50(1) |
250 |
50 |
82 |
/ |
32 |
450 |
320 |
60 |
|
50(2) |
320 350 |
50 |
82 |
/ |
32 |
450 |
320 |
64 |
|
65 |
370 260 |
69 |
100 |
110 |
32 |
669 |
400 |
74 |
|
80 |
400 430 470 |
84 |
108 |
130 |
32 |
669 |
450 |
112.5 |
|
100 |
455 560 |
107 |
144 |
165 |
32 |
755 |
500 |
178.5 |
|
注：DN50为两种结构 |
|
J61Y-P55/100V、P55/140V、P55/170V J61Y- P57/100V、P57/140V、P57/170V |
|
10 |
120 |
120 |
12 |
28 |
/ |
37.5 |
189 |
140 |
3 |
|
15 |
150 |
150 |
17 |
40 |
/ |
37.5 |
250 |
200 |
9 |
|
20 |
135 170 |
135 170 |
22 |
46 |
/ |
37.5 |
252 |
200 |
11 |
|
25 |
135 170 |
135 170 |
26 |
46 |
/ |
37.5 |
254 |
240 |
13 |
|
32 |
170 180 |
170 180 |
31 |
49 |
/ |
37.5 |
254 |
280 |
17 |
|
40 |
230 |
230 |
38 |
60 |
/ |
37.5 |
440 |
280 |
23 |
|
50(1) |
250 |
250 |
50 |
90 |
/ |
32 |
453 |
320 |
68 |
|
50(2) |
320 350 |
320 350 |
50 |
90 |
/ |
32 |
455 |
320 |
72 |
|
65 |
370 260 |
370 260 |
69 |
104 |
110 |
32 |
630 |
400 |
83 |
|
80 |
400 430 470 |
400 430 470 |
84 |
110 |
140 |
32 |
672 |
450 |
118 |
|
100 |
455 560 |
455 560 |
107 |
148 |
170 |
32 |
761 |
500 |
185 |
|

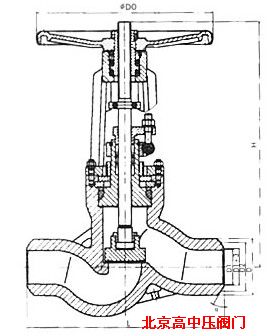

产品外形及结构尺寸示意图
