产品名称:伸缩蝶阀
产品分类:蝶阀系列
产品介绍: 伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能,使用于温度在425℃以下,公称压力在1.6MPa以下的石油,化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的最佳装置。
  • 产品描述
  • 产品参数
  • 产品尺寸图
  • 应用与维护
产品特点:

1结构独特,设计灵活,重量轻,省力,启闭迅速。
2
、伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能,还能为维修阀门安装更换提供方便。
3
、密封部位可调节更换,密封性能可靠。

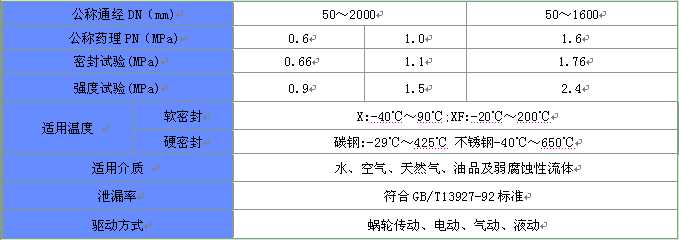

主要技术参数

主要零部件材料

执行标准

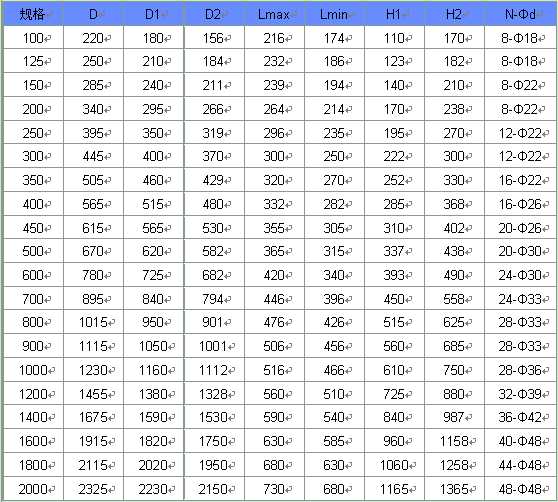

DS341X/F/H-6/10/16C、P、R法兰式伸缩蝶阀主要外形连接尺寸(单位:mm)

产品外形及结构尺寸示意图

使用注意事项

一、由于多层软硬叠式密封圈固定在阀板上,当阀板常开状态时介质对其密封面形成正面冲刷,金属片夹层中的软密封带受冲刷后,直接影响密封性能。

二、受结构条件的限制该结构不适应做通径DN200以下阀门,原因是阀板整体结构太厚,流阻大。

三、因三偏心结构的原理,阀板的密封面与阀座之间的密封是靠传动装置的力矩使阀板压向阀座。正流状态时,介质压力越高密封挤压越紧。当流道介质逆流时随着介质压力的增大阀板与阀座之间的单位正压力小于介质压强时,密封开始泄漏。
3
4
5
