产品名称:Z41W美标锻钢闸阀
产品分类:闸阀系列
产品介绍: 法兰连接API锻钢闸阀适用于ANSI Class 150~2500,工作温度<600℃的石油、化工、火力电站等各种工况的管路上,切断或接通管路介质。适用介质为:水、油品、蒸汽等。操作方式有:手动、齿轮传动、电动、气动等
  • 产品描述
  • 产品参数
  • 产品尺寸图
  • 应用与维护

1.产品设计制造按API标准,密封可靠,性能优良、能与进口设备配套使用。
2.600Lb以上闸板与阀座密封采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,耐腐蚀,抗擦伤性能好、使用寿命长
3.阀杆经调质和表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
4.采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。
5.阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
6.1500LB、2500LB中腔采用压力自紧式密封结构。密封性能随内压升高而升高,可靠性高。
7.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成,倒密封可靠,填料更换和维修可在不停机情况下进行,方便快捷不影响系统运行

设计与制造:API 600
结构长度:ANSI B 16.10
压力温度等级:ANSI B 16.34
试验与检验:API 598

阀 体

WCB

WC1

WC6

WC9

ZGCr5Mo

CF8

CF8M ZGCr18Ni9Ti

CF3

CF3M

阀 盖

WCB

12Cr1MoV WC1

12Cr1MoV WC6

12Cr1MoV WC9

12Cr1MoV ZGCr5Mo

304 CF8

316 CF8M

CF3

CF3M

支 架

WCB

WCB

WCB

WCB

WCB

CF8

CF8M

CF3

CF3M

闸 板

WCB

WC1

WC6

WC9

ZGCr5Mo

CF8

CF8M

CF3

CF3M

阀 杆

2Cr13

25Cr2MoV

阀 座

25

304

304

304

304

304

304

304

304

密封环

包覆垫、增强柔性石墨

填 料

增强柔性石墨

阀杆螺母

ZCuA110Fe3

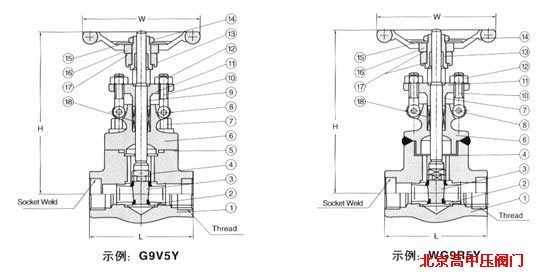

产品外形及结构尺寸示意图

1、手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。

    2、双闸板闸阀应垂直安装(即阀杆处于垂直位置,手轮在顶部)。

    3、带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力)。

    4、带传动机构的闸阀,按产品使用说明书的规定安装。

    5、如果阀门经常开关使用,每月至少润滑一次


3
4
5
