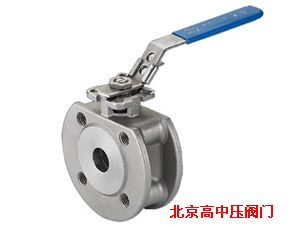

产品名称:对夹球阀
产品分类:球阀系列
产品介绍: 产品介绍: 对夹球阀适用于PN1.0~PN2.5MPa,工作温度-29~120℃的各种管路上,用于截断或者接通管路中的介质,选用不同的材质,可分别适用于水、气、油品、天然气和酸碱腐蚀性等多种介质。
  • 产品描述
  • 产品参数
  • 产品尺寸图
  • 应用与维护
产品描述:
本产品参照意大利产品的特点,与普通球阀相比,具有结构长度短、重量轻、安装方便、节省材料等显著的优点。阀座采用弹性密封结构,密封可靠,启闭轻松。设有耐火结构,万一发生火灾,仍然能够可靠操作并具有良好的密封性。设置了90°开关带孔定位片,根据需要可以加锁,防止失误操作。
V
产品参数:
尺寸
1/2''
3/4''
1''
1 1/4''
1 1/2''
d
15
20
25
29
38
L
32
38.5
45
55
62
D
95
105
115
135
145
D1
65
75
85
100
110
D2
45
55
65
78
85
H
62
70
79
86
92
E
110
125
135
150
150
b
14
14
16
16
18
n-φ
4-14
4-14
4-14
4-18
4-18
f
2
2
2
3
3
零件材料
序号
名称
材料
1
阀体
不锈钢316
2
阀座
不锈钢316
3
密封圈
聚四氟乙烯
4
球体
不锈钢316
5
阀杆
不锈钢316
6
垫片
聚四氟乙烯
7
填料
聚四氟乙烯
8
填料压圈
不锈钢316
9
垫圈
不锈钢316
10
锁紧螺母
不锈钢316
11
手柄
A356
12
定位板
不锈钢316

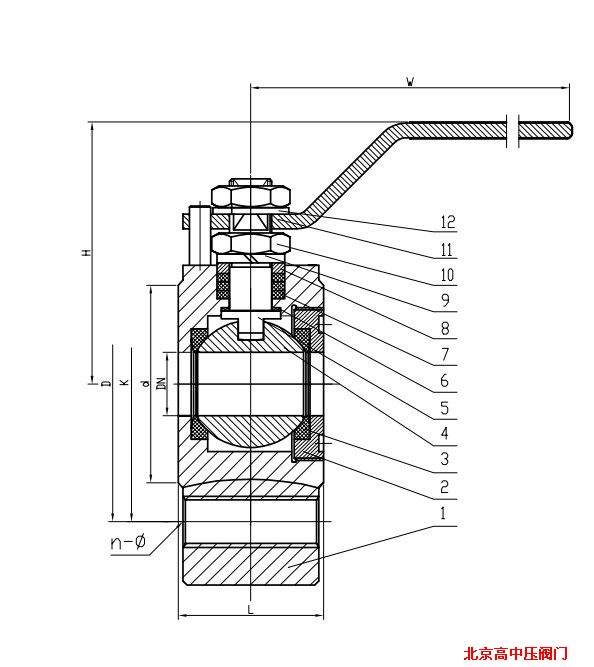

产品外形及结构尺寸示意图
应用与维护:
1.要留有阀柄旋转的位置
2. 不能用作节流。
3. 带传动机构的球阀应直立安装。
4.请您按说明书正确使用产品,能确保产品使用寿命,如发生异常情况,即请拨打全国统一服务热线400-666-1929,我们将为您提供优质的售后服务,给予你满意的答复。
3
4
5
