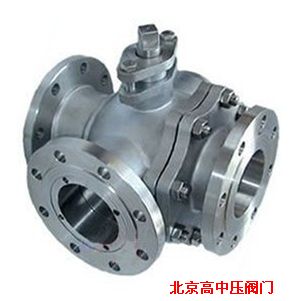

产品名称：三通球阀
产品分类：球阀系列
产品介绍： 产品介绍： 三通球阀可为L形和T形，L形（Q44F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q45F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。
  • 产品描述
  • 产品参数
  • 产品尺寸图
  • 应用与维护
产品描述：
1、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。
2、三通球芯分T形和L形，使用寿命长，流通能力大，阻力小。
3、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。
产品参数：

型号
Q45F-16C

Q45F-25C

Q45F-40C

Q45F-16P

Q45F-25P

Q45F-40P

工作压力（MPa)
1.6
2.5
4.0
1.6
2.5
4.0
适用温度(℃）
≤150

适用介质
水、蒸汽、油品等

弱腐蚀性介质

材料
阀体
碳素钢铸件

铬镍钛不锈钢铸件

球体、阀杆
2Cr13

铬镍钛不锈钢

密封圈
增强聚四氟乙烯

填料
聚四氟乙烯
公称通径(mm)
尺寸(mm)
L
D
H
W
15
108
95
95
140
20
117
105
105
160
25
127
115
113
180
32
140
135
135
250
40
165
145
142
300
50
178
160
154
350
65
191
180
175
350
80
203
195
190
400
100
229
215
225
500

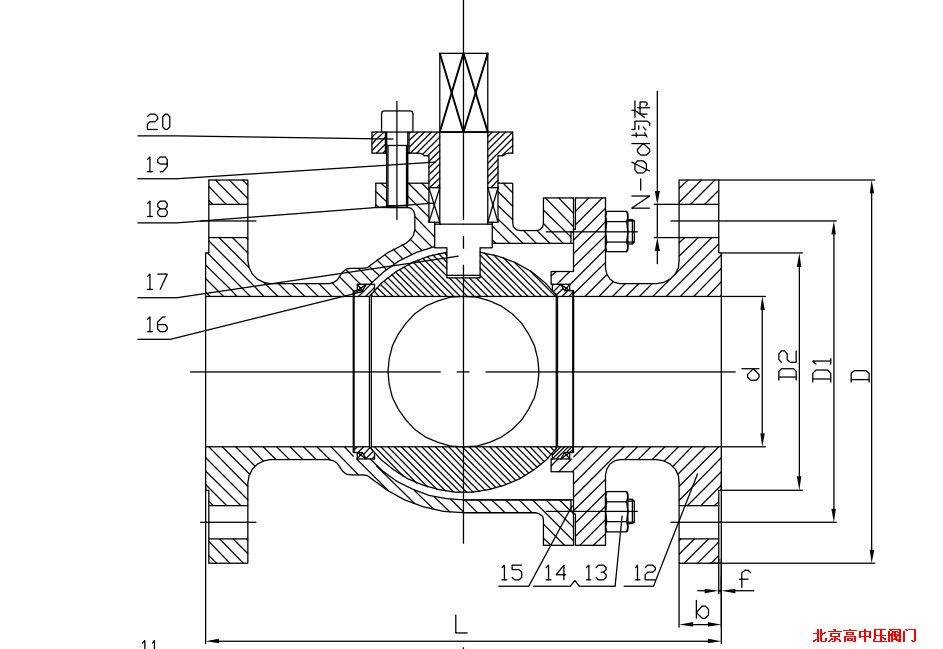

产品外形及结构尺寸示意图
应用与维护：
1.要留有阀柄旋转的位置
2. 不能用作节流。
3. 带传动机构的球阀应直立安装。
