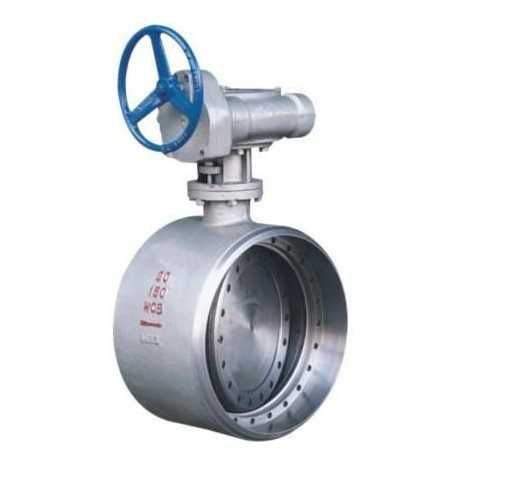

产品名称：D363H/663H/963H全焊接硬密封蝶阀
产品分类：蝶阀系列
产品介绍： 采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
  • 产品描述
  • 产品参数
  • 产品尺寸图
  • 应用与维护
产品特点：

1、采用三偏心蝶阀堪称顶尖过程阀门，此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。
2、由于采用焊接结构，使阀门与管道平面达到永久性的零泄漏。
3、此阀无法兰，对管道和保温包扎带来了很大的方便和美观。
主要零部件材料
BYD363H/663H/963H/-10/16/25/40/C、P、R对悍式硬密封蝶阀连接尺寸
公称通经
主要尺寸
公称通经
主要尺寸
in
DN(mm)
L
H1
H
in
DN(mm)
L
H1
H
4
100
190
270
370
18
450
330
535
820
5
125
200
295
390
20
500
350
560
900
6
150
210
308
416
24
600
390
630
980
8
200
230
370
530
28
700
430
670
1100
10
250
250
450
580
32
800
470
800
1300
12
300
270
465
630
36
900
510
850
1370
14
350
290
475
595
40
1000
550
880
1480
16
400
310
505
755
48
1200
630
1000
1690
产品外形及结构尺寸示意图
安装使用后应定期进行检修，检修项目主要为:
⑴密封面磨损情况;
⑵阀杆与阀杆螺母的梯形螺纹磨损情况;
⑶“O”型橡胶密封圈磨损情况;
⑷填料是否过期失效;
⑸体腔内是否有污垢堆积;
⑹电动阀门的电动装置上行程开关和过力矩保护装置是否完好;
3
4
5
