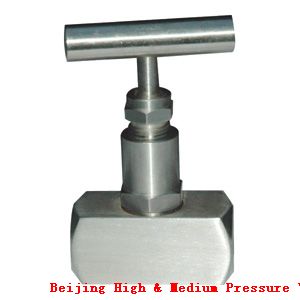

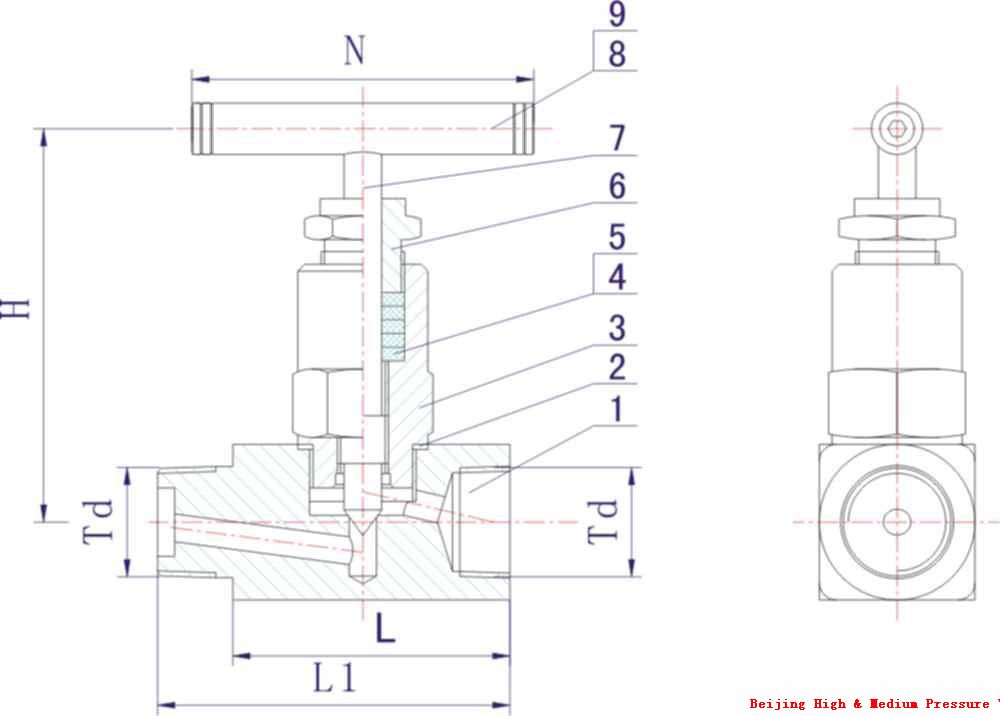

序号

NO.

零件名称

Part name

材质

Material

1

阀体 Body

20# A105 SS304 SS304L SS316 SS316L

2

阀盖垫片 Bonnet Gasket

紫铜(Red copper) PTFE

3

阀盖Bonnet

20# A105 SS304 SS304L SS316 SS316L

4

填料垫 Packing Seat

PTFE 柔性石墨(Expanded Graphite)

金属盘根(Matel and Graphite)

5

填料 Packing

PTFE 柔性石墨(Expanded Graphite)

6

填料压盖 Packing Gland

20# A105 SS304 SS304L SS316 SS316L

7

阀杆 Stem

20# A105 SS304 SS304L SS316 SS316L

8

手柄 Handle

20# A105 SS304 SS304L SS316 SS316L

9

内六角螺钉 Hexagon Screw

20# A105 SS304 SS304L SS316 SS316L

ITEM NO.

公称通径 DN

Nominal bore

Td

H

L

L1

N

J13W-JH-d-1

DN6

NPT1/4

75

58

75

60

J13W-JH-d-2

G1/4

85

58

-

60

J13W-JH-d-3

DN10

NPT3/8

75

58

78

60

J13W-JH-d-4

G3/8

87

58

-

60

J13W-JH-d-5

DN15

NPT1/2

77

68

86

60

J13W-JH-d-6

G1/2

87

60

-

60

J13W-JH-d-7

DN20

G3/4

100

70

-

60

J13W-JH-d-8

DN25

Rc1(Rp1)

110

78

-

60

J13W-JH-d-9

DN32

G1-1/4

130

102

-

60
