一、概况：

产品是为中石化聚酯装置罐底部用阀而设计研制的，主要用于罐底放料。几十年来此种阀一直从德国进口，为了满足国内中石化引进装置的需要，国家决定以国带进，节省外汇，任务下达给北京高中压阀门有限责任公司进行设计研制。公司组织技术人员进行调研、论证，在公司员工的共同努力下，喷射底阀于2010年被研制成功。经过北京燕山聚酯实际工况的运行，反映出阀门性能良好。



二、结构特点：

1、阀瓣与阀体座密封副采用60°锥角硬密封，阀体密封面窄，密封比压大，密封性能好；

2、阀门设有防转装置；

3、手轮部分设有轴承装置，阀门开启灵活、轻松。

技术优势：

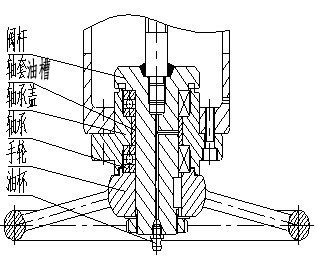

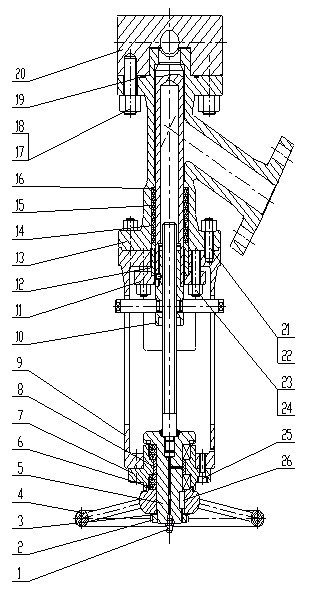

1、轴承部分设有一套完整润滑装置（见图1），用油枪通过油杯注入润滑油，润滑油沿着阀杆油道孔进入轴套油槽，进而润滑上下轴承，而且油不外露（见图1），油槽起到储油的作用（见图2），润滑装置能减少轴套、轴承摩擦力，阀门开启关闭轻松，扭矩小。其他阀门一般放油杯润滑。







2、阀门设有防转装置，阀瓣沿轴线垂直上下运动，两密封副之间无摩擦，从而很好的保护了密封面；

3、阀瓣底部设计成半圆形，与底座通道形成一圆直径，介质流动平稳，不会产生紊流现象。
