一、概况：

撑开式平板闸阀是为油田钻井采油，阀门树配套用阀而设计研制。油田井口每台钻井都需要配套防喷管汇、节流管汇，二管汇设备在油田钻井缺一不可。油田进口一台平板阀需要八万人民币，为了给国家节省外汇，公司决定进行设计研制。设计采用井控装置、API6A标准，结构参照美国W-K-M公司结构进行设计。



二、结构特点：

1.阀门采用暗杆结构、转动手轮、阀门开启关闭。阀杆只旋转不上。阀门结构紧凑。

2.中法兰采用八角形金属垫片密封。

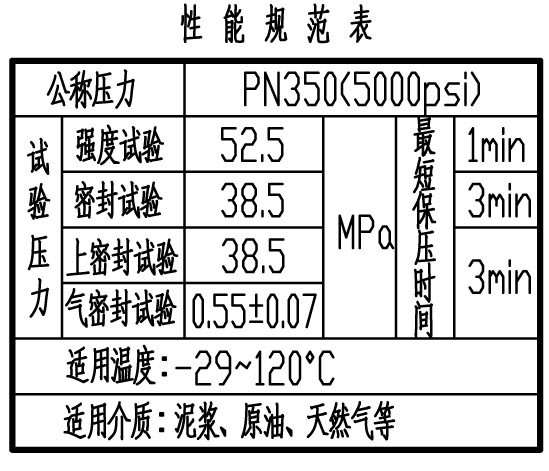

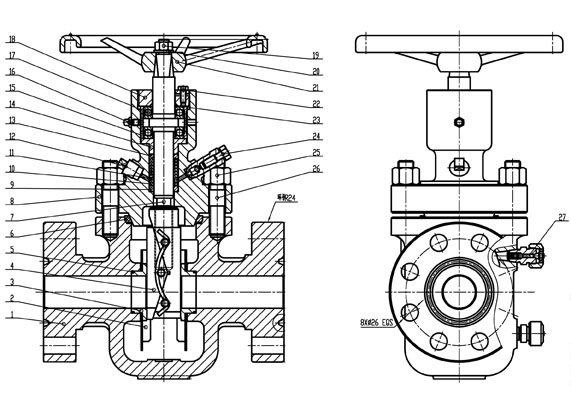

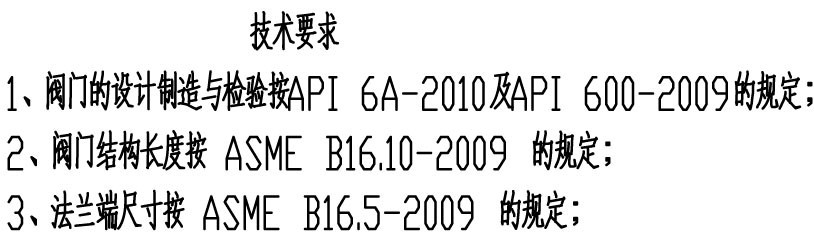

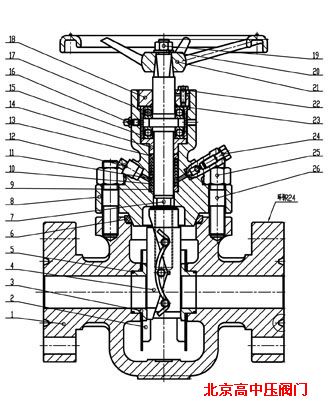

3.关闭件分为左闸板、右闸板，两块闸板分别加工成144°两侧用弹簧拢在一起形成长方形平板闸板，阀杆与闸板用螺纹连接。

4.填料部分设有注脂密封装置，防止填料泄漏。

5．手轮顺时针旋转，阀杆梯形螺纹推动闸板向下移动。右闸板端部顶到阀体底部凸台，左闸板、右闸板沿144°斜滑面相互向左、右撑开贴紧阀座、密封圈，阀门关闭，形成阀门进口出口双向密封。逆时针旋转时，阀梯梯形螺纹带动玄力闸板向上移动，同时闸板两侧弹簧合力，将闸板撑开间隙收拢，闸板与阀座密封圈相互无摩擦，闸板导流孔对准阀体通道，阀门则开启，阀门使用寿命长。

技术优势：

1、闸板结构是撑开式，阀门开启时，闸板两侧弹簧将闸板撑开间隙收拢，阀门开启或关闭密封副之间无摩擦，阀的使用寿命长。

2、阀座密封后始终受到闸板保护，阀的开启或关闭不会被介质冲刷。

3、阀门能通球扫线。

4、闸板形式是撑开式，阀门进口、出口双向密封。
