一、概况：

我公司常年生产暗杆平板闸阀，暗杆平板闸阀工作原理：转动手轮，阀杆在阀体内旋转，阀杆不上升，阀门工作显示不出阀门关闭还是开启的位置。过去沿用的指示器（九套齿轮）体积大，给生产、制造、成本带来很多麻烦，根据齿轮一齿差原理，研制出只需三个齿轮传动的指示器。



二、结构特点：

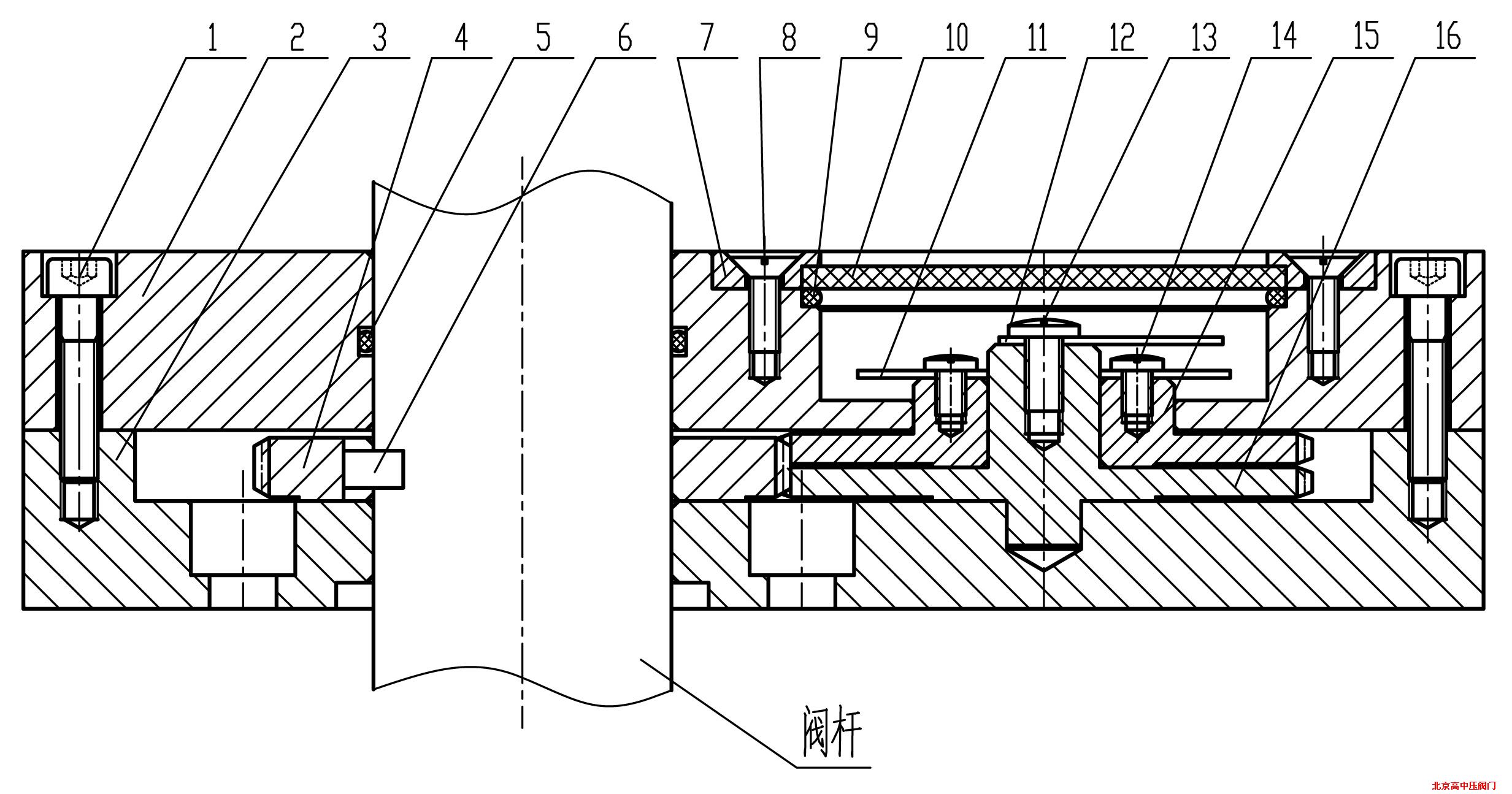

主动齿轮通过销与阀杆连接，指示牌用螺栓固定在副轮上，指针也用螺栓固定在被动齿轮上。主动齿轮和副轮的齿数相同，但被动齿轮齿数比主动齿轮和副轮多一齿。当阀门工作时转动手轮，阀杆旋转，带动主动齿轮旋转，主动齿轮带动被动齿轮，副轮旋转同时，由于被动齿轮比主动齿轮多一齿，旋转时两齿轮转的圈数不同，通过计算出阀门开启行程及通过指示牌指针指向阀门开启、关闭的位置。

1、一齿差指示器结构紧凑，体积小，重量轻，总高度48mm；

2、可以套用在伞齿轮（BA装置上）；

3、指示器上的指示牌准确无误指向阀的开启、关闭的位置。

4、整套指示器只需三个齿轮就能完成发的开启关闭指示。

5、该暗杆阀门一齿差指示器应用在暗杆平板闸阀上安全、可靠、实用，能直接观察到阀的开启和关闭，非常直观。
