一、概况
该产品是为武汉钢铁公司轧钢机输送煤气，紧急切断介质而设计的。产品一直从国外公司进口，阀门价钱昂贵。为给国家节省外汇，武汉钢铁公司决定决定以国代进，产品国产化，委托北京高中压阀门有限责任公司设计、生产、研制。经过技术人员共同努力，成功研制出紧急切断阀。

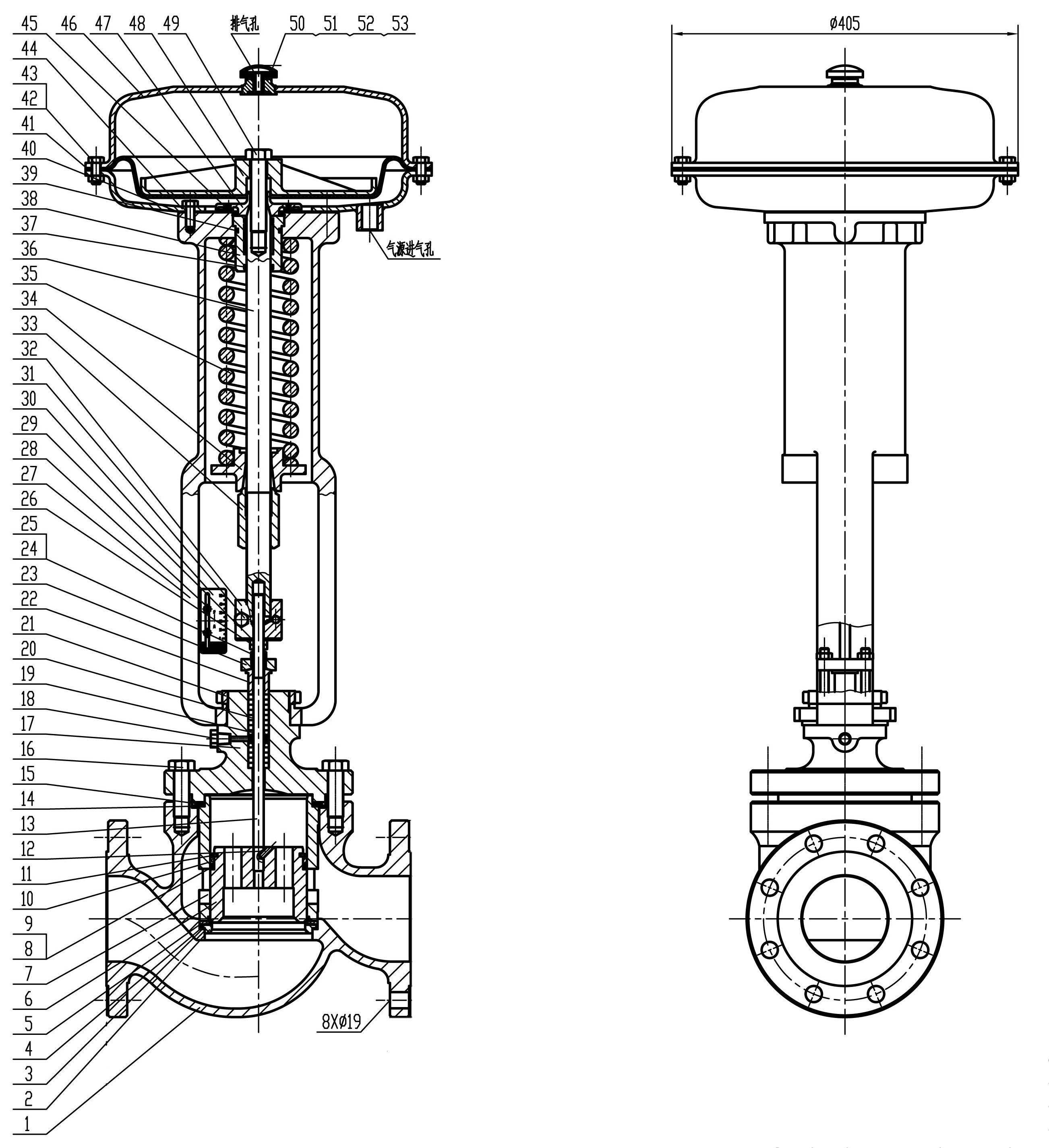

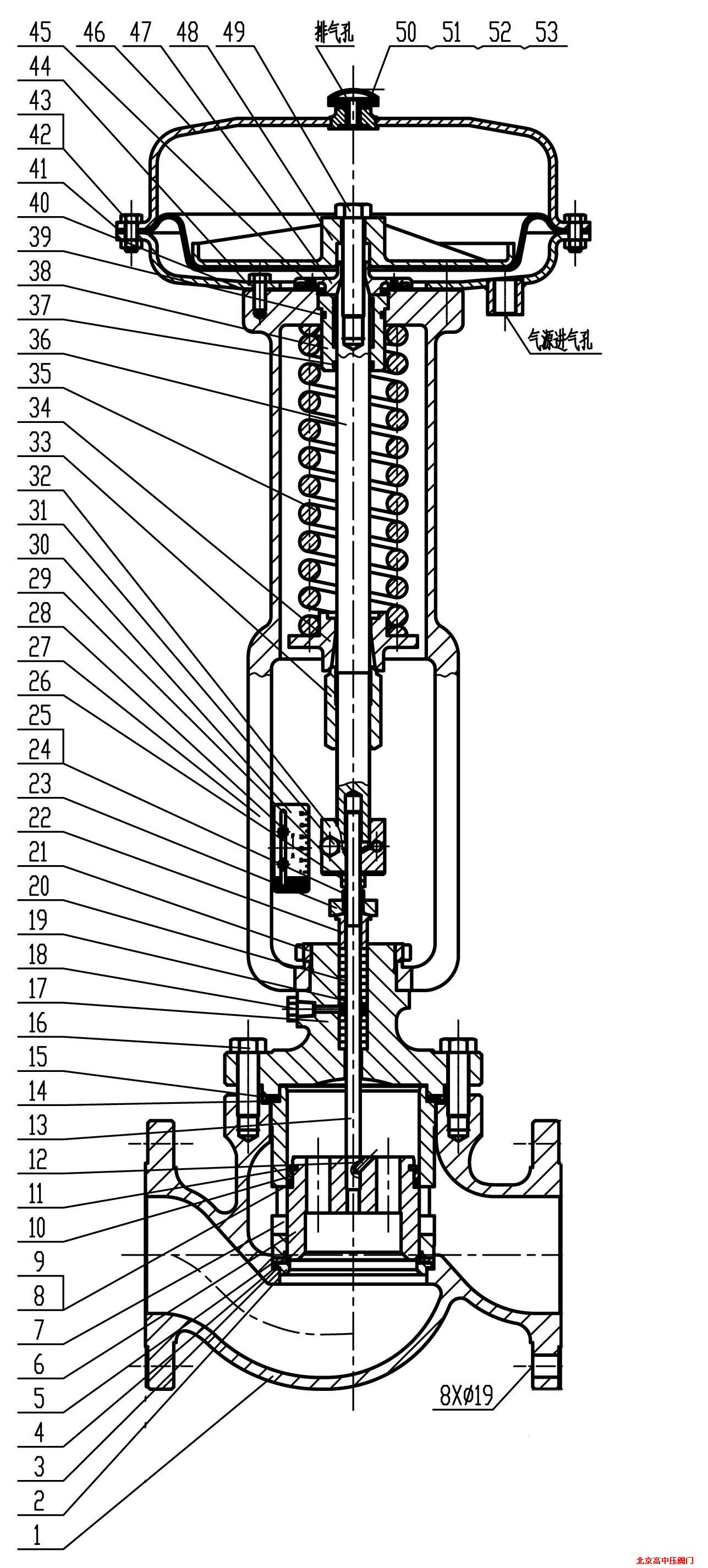

二、结构特点
1、阀门依靠气源压力来实现阀门开启，弹簧反作用力将阀门关闭。

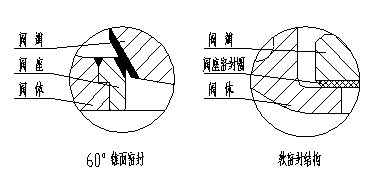

2、阀瓣与阀座采用双重密封结构，即金属对金属，金属对软密封增加了密封性能（结构简图如图1所示）。
3、阀套与阀瓣的密封：阀套内径与阀瓣外径采用加工精度较高的公差配合，与普通的活塞密封结构有所不同，单纯的O形密封圈在往复多次的情况下会失去密封性能，但是此种紧急切断阀采用支承圈撑密封尼龙1010复合式结构良好的保证了密封性能，在复合结构上用精度较高的钢圈压住并与阀套及阀瓣配合，在阀瓣止口处采用弹簧卡圈定位。结构简图如图2所示。
图1 阀瓣与阀座的密封结构简图 图2 阀套与阀瓣的密封结构简图
4、填料密封：采用橡胶石棉盘根双层密封结构，填料层数的增加使摩擦力增加从而密封性能更好。在填料函中部放隔环方便在运行一段时间注脂加强阀杆和填料的润滑，起到良好的密封保护作用。
5、阀门的开启指示结构：阀门的关闭状态是指示盘的上表面对准刻
度牌的0点，随着阀门的开启，刻度盘随之上升。对着指示盘的上平面看刻度牌即可清楚明了的知道阀门的开启关闭位置。 |
