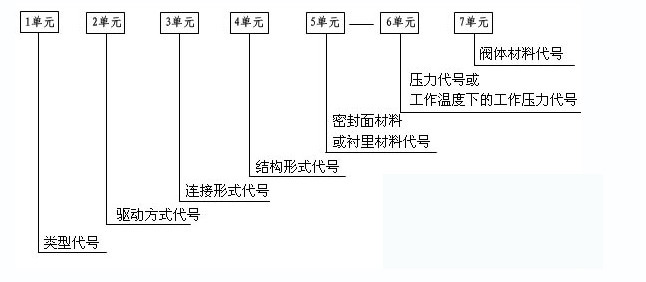

阀门的型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销,提供了方便。当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂。我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要。目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂可按自己的情况制订出编号方法。
一单元:阀门类型代号
当阀门还具有其他功能作用或带有其他特异结构时,在阀门类型代号前再加注一个汉语拼音字母,按下表的规定。
第二功能作用名称 |
代号 |
第二功能作用名称 |
代号 |
保温型 |
B |
排渣型 |
P |
低温型 |
Da |
快速型 |
Q |
防火型 |
F |
(阀杆密封)波纹管型 |
W |
缓闭型 |
H |
— |
— |
低温型指允许使用温度低于-46℃以下的阀门。 | 二单元:传动方式
传动 方式 |
电磁动 |
电磁-液动 |
电-液动 |
蜗轮 |
正齿轮 |
伞齿轮 |
气动 |
液动 |
气-液动 |
电动 |
手柄 手轮 |
代号 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
无代号 |
安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门,本代号省略,不表示; 对于气动或液动机构操作的阀门:常开式用6K、7K表示;常闭式用6B、7B表示; 防爆电动装置的阀门用9B表示。
三单元:连接型式
连接方式 |
内螺纹 |
外螺纹 |
两不同连接 |
法兰 |
焊接 |
对夹 |
卡箍 |
卡套 |
代号 |
1 |
2 |
3 |
4 |
6 |
7 |
8 |
9 |
四单元:结构型式 阀门结构形式用阿拉伯数字表示,按下表规定。
闸阀结构形式代号
结构形式 |
代号 |
阀杆升降式 (明杆) |
楔式闸板 |
弹 性 闸 板 |
0 |
刚性闸板 |
单 闸 板 |
1 |
双 闸 板 |
2 |
平行式闸板 |
单 闸 板 |
3 |
双 闸 板 |
4 |
阀杆非升降式 (暗杆) |
楔式闸板 |
单 闸 板 |
5 |
双 闸 板 |
6 |
平行式闸板 |
单 闸 板 |
7 |
双 闸 板 |
8 |
截止阀、节流阀和柱塞阀结构形式代号
结构形式 |
代号 |
结构形式 |
代号 |
阀瓣非平衡式 |
直通流道 |
1 |
阀瓣平衡式 |
直通流道 |
6 |
Z形流道 |
2 |
角式流道 |
7 |
三通流道 |
3 |
— |
— |
角式流道 |
4 |
— |
— |
直流流道 |
5 |
— |
— |
球阀结构形式代号
结构形式 |
代号 |
结构形式 |
代号 |
浮 动 球 |
直通流道 |
1 |
固 定 球 |
直通流道 |
7 |
Y形三通流道 |
2 |
四通流道 |
6 |
L形三通流道 |
4 |
T形三通流道 |
8 |
T形三通流道 |
5 |
L形三通流道 |
9 |
— |
— |
半球直通 |
0 |
蝶阀结构形式代号
结构形式 |
代号 |
结构形式 |
代号 |
密 封 型 |
单 偏 心 |
0 |
非密封型 |
单 偏 心 |
5 |
中心垂直板 |
1 |
中心垂直板 |
6 |
双 偏 心 |
2 |
双 偏 心 |
7 |
三 偏 心 |
3 |
三 偏 心 |
8 |
连杆机构 |
4 |
连杆机构 |
9 |
隔膜阀结构形式代号
结构形式 |
代号 |
结构形式 |
代号 |
屋脊流道 |
1 |
直通流道 |
6 |
直流流道 |
5 |
Y形角式流道 |
8 |
旋塞阀结构形式代号
结构形式 |
代号 |
结构形式 |
代号 |
填料密封 |
直通流道 |
3 |
油 密 封 |
直通流道 |
7 |
T形三通流道 |
4 |
T形三通流道 |
8 |
四通流道 |
5 |
— |
— |
止回阀结构形式代号
结构形式 |
代号 |
结构形式 |
代号 |
升降式阀瓣 |
直通流道 |
1 |
旋启式阀瓣 |
单瓣结构 |
4 |
立式结构 |
2 |
多瓣结构 |
5 |
角式流道 |
3 |
双瓣结构 |
6 |
— |
— |
— |
蝶形止回式 |
7 |
安全阀结构形式代号
结构形式 |
代号 |
结构形式 |
代号 |
弹簧载荷弹簧密封结构 |
带散热片全启式 |
0 |
弹簧载荷弹簧不封闭且带扳手结构 |
微启式、双联阀 |
3 |
微启式 |
1 |
微启式 |
7 |
全启式 |
2 |
全启式 |
8 |
带扳手全启式 |
4 |
— |
— |
杠杆式 |
单杠杆 |
2 |
带控制机构全启式 |
|
6 |
双杠杆 |
4 |
脉 冲 式 |
|
9 |
减压阀结构形式代号
结构形式 |
代号 |
结构形式 |
代号 |
薄 膜 式 |
1 |
波纹管式 |
4 |
弹簧薄膜式 |
2 |
杠 杆 式 |
5 |
活 塞 式 |
3 |
— |
— |
蒸汽疏水阀结构形式代号
结构形式 |
代号 |
结构形式 |
代号 |
浮球式 |
1 |
蒸汽压力式或膜盒式 |
6 |
浮桶式 |
3 |
双金属片式 |
7 |
液体或固体膨胀式 |
4 |
脉冲式 |
8 |
钟形浮子式 |
5 |
圆盘热动力式 |
9 |
排污阀结构形式代号
结构形式 |
代号 |
结构形式 |
代号 |
液面连接排放 |
截止型直通式 |
1 |
液底间断排放 |
截止型直流式 |
5 |
截止型角式 |
2 |
截止型直通式 |
6 |
— |
— |
截止型角式 |
7 |
— |
— |
浮动闸板型直通式 |
8 |
五单元: 密封副材料
材料 |
锡基轴 承合金 巴氏合金 |
搪 |
渗氮钢 |
18-8系 不锈钢 |
氟塑料 |
玻璃 |
Cr13 不锈钢 |
衬胶 |
蒙乃尔 合金 |
尼龙 塑料 |
渗硼钢 |
衬铅 |
Mo2Ti 不锈钢 |
塑料 |
铜合金 |
橡胶 |
硬质 合金 |
阀体 直接 加工 |
代号 |
B |
C |
D |
E |
F |
G |
H |
J |
M |
N |
P |
Q |
R |
S |
T |
X |
Y |
W | 当密封副的密封面材料不同时,以硬度低的材料代号表示。
六单元:公称压力数值用阿拉伯数字直接表示,它是MPa的10倍
七单元:阀体材料
阀体 材料 |
钛及 钛合金 |
碳钢 |
Cr13系 不锈钢 |
铬钼钢 |
可锻铸铁 |
铝合金 |
18-8系 不锈钢 |
球墨铸铁 |
Mo2Ti系 不锈钢 |
塑料 |
铜及 铜合金 |
铬钼钒钢 |
灰铸铁 |
代号 |
A |
C |
H |
I |
K |
L |
P |
Q |
R |
S |
T |
V |
Z | 灰铸铁底压阀和钢制中压省略此项
举例:Z543H-16C 伞齿轮传动法兰连接平板闸阀,公称压力1.6MPa,阀体材料为碳钢
阀门的命名 阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。但下面内容在命名中均予省略: (1)连接形式中:“法兰”。 (2)结构形式中: a:闸阀的“明杆”、“弹性”、“刚性”和“单闸板”; b:截止阀和节流阀的“直通式”; c:球阀的“浮动”和“直通式”; d:蝶阀的“垂直板式”; e:隔膜阀的“屋脊式”; f:旋塞阀的“填料”和“直通式”; g:止回阀的“直通式”和“单瓣式”; h:安全阀的“不封闭”。 (3)阀座密封面材料中的材料名称。 |
